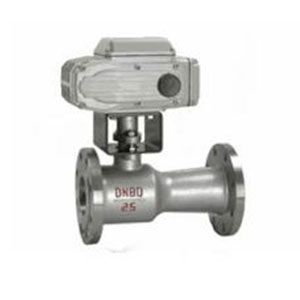

气动高温球阀
产品名称:气动高温球阀
产品型号:Q641M
连接方式:法兰
结构形式:直通流道
驱动方式:气动
产品口径:DN15-300(可以根据您的要求定做)
公称压力:1.0MPa-6.4(可以根据您的要求定做
阀体材质:铸钢、碳钢、不锈钢、304、316
■ 产品概述
本公司设计经营的威尔顿品牌气动高温球阀是采用金属硬密封球阀及活塞式气动执行器组成。密封面采用金属硬密封阀座,可适用于≤500°以内的介质。气动高温球阀可配以阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、减压阀及0.4~0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。气动高温球阀整体具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点。特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动高温球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中,作远距离集中控制或就地控制。
■ 主要技术参数
● 阀体
阀体形式 | 直通铸造两段式阀体 |
---|---|
公称通径 | DN15~250mm |
公称压力 | 国标PN1.6、2.5、4.0、6.4 MPa;美标ANSI 150、300LB ;日标JIS 10、20、30K |
法兰标准 | JIS、ANSI、GB、JB、HG等 |
连接形式 | 法兰式、焊接式 |
阀盖形式 | 整体式 |
压盖型式 | 螺栓压紧式 |
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨 |
● 阀内件
阀芯形式 | O型球体阀芯 |
---|---|
流量特性 | 快开特性 |
● 执行机构
执行器型号 | GT、SR、ST、AT、AW系列单(双)作用气动执行器 |
---|---|
供气压力 | 0.4~0.7MPa |
气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 | -20~+90℃ |
作用形式 | 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC) 双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL) |
可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
注:如需详细执行器参数,请进入气动执行器页面进行查阅。
■ 主要性能指标
公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
额定流量系数KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 | 5128 | 7359 |
允许压差(MPa) | ≤ 公称压力 | |||||||||||||
动作范围 | 0~90° | |||||||||||||
泄露量Q | 软密封为零泄露;金属密封符合ANSI B16.104 IV级标准 | |||||||||||||
基本误差 | 带定位器:小于全行程的±2% | |||||||||||||
回差 | 带定位器:小于全行程的2% | |||||||||||||
适用温度 | 对位聚笨:150℃~260℃、金属阀座:250℃~500℃ |
■ 主要性能规范
试验压力(MPa) | 公称压力(MPa) | 压力级(class) | JIS(K) | |||||||
---|---|---|---|---|---|---|---|---|---|---|
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
强度试验 | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 3.0 | 7.5 | 16.5 | 2.4 | 3.8 |
密封试验 | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 2.2 | 5.5 | 12.1 | 1.5 | 2.8 |
气密试验 | 0.5~0.7MPa |
■ 主要零件材料
1 | 左阀体 | WCB、CF8、CF8M、CF3M | |
---|---|---|---|
2 | 右阀体 | WCB、CF8、CF8M、CF3M | |
3 | 阀座 | (PPL、304、316)+弹簧 | |
4 | 球体 | 2Cr13、304、316 | |
5 | 阀杆 | 2Cr13、304、316 | |
6 | 密封填料 | PTFE/柔性石墨 | |
7 | 填料压盖 | WCB、CF8、CF8M、CF3M |
■ 主要外形及连接尺寸
● 国标阀体外形结构尺寸
公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 | 630 | 750 |
H | 44.5 | 49 | 55 | 65 | 65 | 75 | 90 | 95 | 115 | 127 | 140 | 172.5 | 310 | 350 |
H1 | 根据所配气动执行机构而定 | |||||||||||||
D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 |
D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 |
n-φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 |
A、A1 | 根据阀门所需力矩而定,配置执行器不同,外形尺寸也不相同 |
注:以上参数均以国标PN1.6MPa为准,其他压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
● 美标阀体外形结构尺寸
公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | 108 | 117 | 127 | 140 | 165 | 178 | 190 | 203 | 229 | 356 | 394 | 457 | 533 | 610 |
H | 44.5 | 49 | 55 | 65 | 65 | 75 | 90 | 95 | 115 | 127 | 140 | 172.5 | 310 | 350 |
H1 | 根据所配气动执行机构而定 | |||||||||||||
D | 89 | 98 | 108 | 117 | 127 | 152 | 178 | 190 | 229 | 254 | 279 | 343 | 406 | 483 |
D1 | 60.3 | 69.8 | 79.5 | 88.9 | 98.4 | 120.6 | 139.7 | 152.4 | 190.5 | 216 | 241.3 | 298.5 | 362 | 432 |
D2 | 35 | 43 | 51 | 64 | 73 | 92 | 105 | 127 | 157 | 186 | 216 | 270 | 324 | 381 |
n-φd | 4-15 | 4-15 | 4-15 | 4-15 | 4-15 | 4-19 | 4-19 | 4-19 | 4-19 | 8-22 | 8-22 | 8-22 | 12-25 | 12-25 |
A、A1 | 根据阀门所需力矩而定,配置执行器不同,外形尺寸也不相同 |
