球阀和闸阀有什么区别

标签:球阀,闸阀 时间:2022年10月07日 阅读

前言:我们北方阀门集团有限公司是坐落在山东潍坊的阀门生产厂家,除了一会要讨论的球阀,闸阀,我们公司还生产、销售各种规格的球阀、闸阀、蝶阀、截止阀等全品类工业阀门,将100%符合标准,100%保证质量,100%让您满意,我们的服务“一切为了客户”。

球阀闸阀有什么区别?首先,这两种阀门的外观有很大的不同,闸阀更高一些。但这只是表象。要了解球阀和闸阀的区别,有必要从以下几个方面进行分析比较:

球阀和闸阀的工作原理

球阀:启闭件(球体) 由阀杆驱动,绕球阀轴线转动。球阀主要用于截断、分配和改变管道中介质的流向。只需旋转90度,很小的扭力就可以关紧。球阀最适用于开关和截止阀,也可用于流体调节和控制。

闸阀:启闭部分为闸板,闸板运动方向与流体方向垂直,闸阀只能全开和全关,不能调节或节流。闸阀通过阀座与闸板的接触密封。通常密封面采用堆焊金属材料以增加耐磨性,如堆焊、不锈钢等。闸板有刚性闸板和弹性闸板。根据闸板的不同,闸阀分为刚性闸阀和弹性闸阀。

球阀和闸阀的自身特点

球阀:耐磨;密封性能好;使用寿命长;几乎为零的流动阻力。

闸阀:直流道流阻小;启闭相对省力,但启闭时间较长;不易产生水锤。

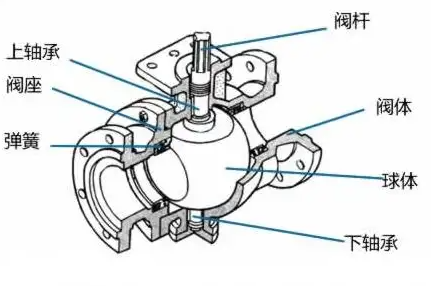

球阀拆解图

球阀拆解图

球阀和闸阀的阀芯结构

球阀的阀芯是一个球体。由于固定球的结构,阀球在高压下是固定的,特别是在关闭状态下,上阀杆和下支撑轴是固定的。来自介质的部分压力被分解,因此阀球不会向下游移动,因此下游阀座上的压力相对较小,因此阀门在动作过程中克服的摩擦力小,阀座磨损小,阀门使用寿命长。 ,特别是对于操作频繁的阀门,这种结构比较合适。

闸阀的阀芯为楔形阀板或平行阀板。下部没有支点。因此,当阀门处于高压且处于关闭状态时,阀板受到来自介质的很大压力,由于其扁平阀板结构,所有介质压力同时作用在阀板上,那么阀板就会牢牢地压在下游阀座上(同时,过大的压力作用在阀板的垂直面上,会使阀板失效。无论是楔形还是平行双闸板,都会有一定的变形),那么阀门在开启时需要克服很大的摩擦力,阀座的磨损会使阀门的寿命缩短。

球阀和闸阀的行程特点

球阀的行程为角行程,因此安装空间小,高度低。闸阀行程为直行程,因此安装空间大,高度高。

球阀和闸阀的执行器

由于采用固定球的设计,球阀的启闭力矩较小,因此相应的执行机构较小。由于阀板对阀座的压紧力很大,闸阀需要很大的扭矩来克服这个很大的摩擦力,而执行器的配备量很大。

球阀和闸阀的适用范围

球阀:多用于蒸汽管道、燃气管道、热力管道。

闸阀:多用于给排水管道、污水管道等水系统管道。

球阀和闸阀的阀座结构

球阀的阀座内部有弹簧,阀座的密封设计使介质中的渣滓难以进入阀座。阀座在弹簧的作用下与阀球长时间接触。阀门动作时,阀座具有一定的刮擦功能,可将长期工作后附着在阀芯上的熔渣刮掉,可长期保证阀门的密封性能。 .特别是在高温高压的应用中,由于选用具有相同热膨胀系数的阀座、阀体和阀球的材料,以及弹簧结构的阀座,当阀门被封闭,有巨大的温差和温降。 ,不影响阀门动作,阀门不会锁死。

闸阀的阀座很窄。在高温应用中,当阀门关闭时,由于介质不流动,温度会下降,因此阀座会被压缩,对阀板产生很大的压力。当阀门再次打开时,需要很大的扭矩来克服这个压力,这会对阀座造成很大的损坏,影响阀座的使用寿命。从而影响阀门的使用寿命。另外,由于阀门关闭时闸板本身的自重,会给阀门带来很大的冲击,产生很大的噪音。

球阀和闸阀的维护频率

球阀一般不需要维护。特别是阀球和阀座磨损小,5年内无需更换。由于阀座磨损大,闸阀需要定期维护。

以上就是给大家介绍的球阀和闸阀的一些区别。当然,两者的区别不止于此。如果您想更详细全面的了解,可以联系为您介绍。
