放料球阀选型说明
前言:我们北方阀门集团有限公司是坐落在山东潍坊的阀门生产厂家,除了一会要讨论的放料球阀,球阀,我们公司还生产、销售各种规格的球阀、闸阀、蝶阀、截止阀等全品类工业阀门,将100%符合标准,100%保证质量,100%让您满意,我们的服务“一切为了客户”。
放料球阀是在浮动球阀结构的基础上,结合反应器的性能和运行条件设计的。下图为球阀排放阀,其特点是关闭部分是一个带孔的球,它绕通道的垂直线旋转90°,以达到开启或关闭的目的。球体两端各有一个氟塑料材质的密封圈,又称阀座。上密封圈安装在反应器底部排料口下侧的凹槽内,使球体与反应器底部紧密贴合,使球体上的死腔体积最小化。考虑到制造的分工和组装的方便,底部的出料口设计成特殊的法兰盘,它是与反应釜相连的球形出料阀的部分,称为上体,其上表面根据反应釜底面的要求加工成凸球形。球面的曲率与反应器头部的曲率大致相同。上体中心出料孔与凹球面的交界处加工成大弧形过渡面,使出料口成为向上的喇叭口,上体下部按球阀的装配要求。

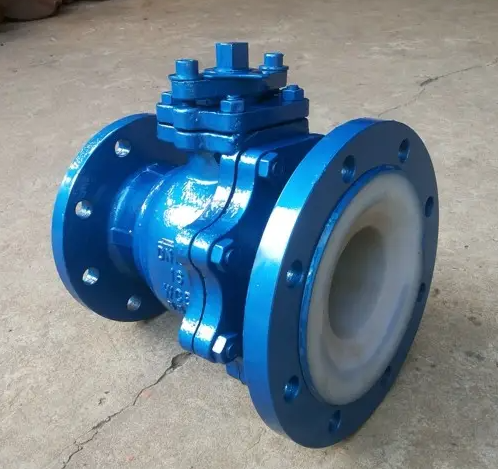

fq41f耐腐蚀衬氟放料球阀
排出口外侧为装配密封圈的环形槽,外圈为连接阀体时的定位凸台,阀体密封面之间装有调节垫片。外侧有均匀分布的螺纹孔,用于安装双头螺栓与阀体连接。上体必须先组装焊接到反应釜底部,成为反应釜的一部分。焊缝内表面抛光,探伤合格后才能安装阀体和球件。阀体中的其他部件与一般球阀基本一致。这种结构的排放阀在关闭状态时,部分球体从排放口突出,排放阀与喇叭口之间仍有一圈凹槽。深罐上口很宽,料液在搅拌桨的作用下很容易翻起混合,避免料液反应不完全。
由于球型卸料阀始终垂直安装在反应釜底部,为了操作方便且操纵杆不被反应釜夹套挡住,球型放料阀将操作角改为0 °~90°,球阀使用。取而代之的是,操纵杆设计为从右 45° 到左 45° 关闭,从左 45° 到 45° 开启。反应器的安装方法为物料的运行。摇杆手柄高度保持在同一水平,非常方便。
在看完这篇《放料球阀选型说明》之后,相信您对放料球阀,球阀也有了一定了解,我们北方阀门集团有限公司是放料球阀,球阀等各类阀门的生产厂家。拨打客服电话13371053778,立刻免费获得阀门选型、报价等技术支持。
