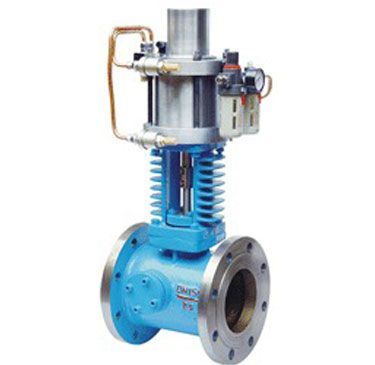

快关抽气止回阀

快关抽气止回阀

产品名称:快关抽气止回阀

产品型号:CKH643H

连接方式:法兰

结构形式:旋启式

驱动方式:气动

产品口径:DN100-500mm(mm)

公称压力:1.6MPa-4.0MPa

阀体材质:碳钢

阀门十大品牌全国服务电话
产品详情

快关抽汽止回阀又名快关逆止阀或快关门,本阀门主要用于紧急止回和电厂汽轮机管路系统,在汽轮机突然失压的情况下,能在0。5~1秒以内关闭,防止管路系统蒸汽和冷凝水倒流导致汽轮机损坏。

工作原理

当汽轮机工作时,电磁铁得电,高压油(压缩空气)经电磁阀进入抽汽止回阀的动作油(气)缸的有杆腔推动活塞向上移动,阀瓣在介质的压力打开,动作油缸的无杆腔通过电磁阀回油,气动则通过快速排气阀排气。电磁铁失电高压油(压缩空气)经电磁阀进入抽汽止回阀的动作油(气)缸的有杆腔,使阀瓣快速关闭,并保持油(气)缸内的压力。

工作温度:-29℃~+425℃,-29℃~+550℃,-196℃~+600℃

适用介质:水蒸汽,油品

汽源或油源介质;压缩空气,氮气,2#锭子

连接法兰:JB/T79。1-94  HG20592-97

主要材料

零件名称材料
支架WCB
活塞杆1Cr18Ni9Ti
密封材料石墨,聚四氟乙烯
阀体WCB,2GCr5mo,CF3 Cf8
密封面W,507/507MO STL6/STL12
阀瓣WCB,2GCr5MO Cf3 Cf8
阀杆1Cr18Ni9Ti
