国标电站截止阀
国标电站截止阀

产品名称:国标电站截止阀

产品型号:J41Y

连接方式:法兰

结构形式:直通式

驱动方式:手动

产品口径:DN50~100mm

公称压力:PN20.0~32.0MPa

阀体材质:20# A105 304 304L 316 316L

阀门十大品牌
产品详情


产品引用标准


设计与制造:E101 JB/T3595 DL/T531

结构长度:E101 JB2766 GB/T15188.1

压力温度等级:E101 JB/T3595

试验与检验:E101 JB/T9092

产品用途

焊接连接的截止阀适用于公称压力PN20.0~32.0Mpa及P(54)100V~P(57)170V,工作温度≤540℃(其中P(57)170V工作温度为570℃)的石油、化工、水力、火力电站等各种工况的管路上,切断或接通介质。适用介质为:水、油品、蒸汽等。操作方式有:手动、齿轮传动、电动等。

产品结构特点

1.产品设计制造按E101和JB/T3595-93标准的规定,结构合理,性能优良,造型美观。

2.阀门中腔采用压力自紧式密封结构,密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接。

3.阀瓣、阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温,抗擦伤性能好、使用寿命长。

4.阀杆经调质和表面氮化处理,有良好的搞腐蚀性和抗擦伤性。

5.阀盖填料函深度合理,填料加缓蚀剂,密封可靠。

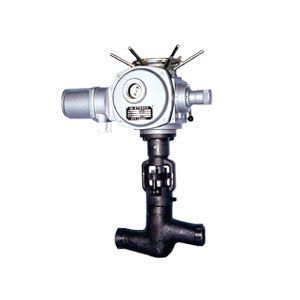

7.电动截止阀配有DZW系列阀门电动装置,具有壳体小,重量轻,功能全,外形美等特点,并可与程控电脑配套使用,也可按用户要求选配电动装置。

主要零件的材料说明

阀 体WCB、25WC6、12Cr1MoVWC9、12Cr1MoV
阀 盖WCB、35WC6、12CrMoVWC9、12Cr1MoV
支 架WCB、25WCB、25WCB、25
阀 瓣WCB、25WC6、25Cr2MoVWC9、25Cr2MoV
阀 杆2Cr1338Cr2MoA1、25Cr2MoV38Cr2MoA1、25Cr2MoV
阀 座25304304
密封环包覆垫、增强柔性石墨
填 料增强柔性石墨
阀杆螺母ZQAL9-4
