柱塞截止阀UJ41HS

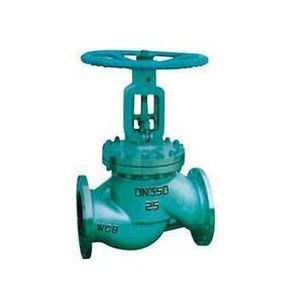

柱塞截止阀UJ41HS

产品名称:柱塞截止阀UJ41HS

产品型号:UJ41HS

连接方式:法兰

结构形式:直通流道

驱动方式:手动

产品口径:DN50-DN350

公称压力:1.0MPa-1.6MPa

阀体材质:不锈钢、铸钢、碳钢、304、316

阀门十大品牌
产品详情


柱塞截止阀结构及特点

柱塞截止阀是由阀体、阀盖、阀杆、柱塞、导向、密封环、手轮等零件组成(如图)。当手轮旋转时,通过阀杆带动柱塞在导向套中上、下往复运动,使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。

在阀门中柱塞与密封环间采用过盈配合,通过调节中法兰螺栓预紧力,使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封,从而保证了阀门的密封性。杜绝了内泄漏。

由于密封环采用回弹性强、耐磨性高的无毒新型密封材料,所以密封可靠、经久耐用,从而提高了阀门的使用寿命。

柱塞截止阀结合柱塞阀的无泄漏优点和截止阀启闭快的特点,成为一种结构新颖、用途广泛的新产品。其优越性远胜于普通截止阀。

柱塞截止阀的运用范

阀门设计、制造按:GBl2235《法兰连接钢截止阀升降式止回阀》的规定。

阀门的结构长度按:GBl2221《法兰连接金属阀门长度》系列尺寸。API阀心结构长度按ANSI16110-86有关尺寸选用。

阀门连接法兰尺寸按:HGJl44-76-91《钢制管法兰、垫片、紧固件》及HG标准中的尺寸选用。

阀门检查和试验按:GB/T13927《阀门的实验和检验》及API598《阀门的实验和检验》要求。

柱塞截止阀安装和维修

阀门公司生产的柱塞截止阀出厂前均进行过严格试压、验收。使用时只需将外表及孔腔清洗干净,不必拆洗和更换。

柱塞截止阀可在任意位置安装,介质流动方向见阀体上箭头所示。

经过一段时间的使用,密封环如有磨损有渗漏必须先将阀门关闭后,再将中法兰螺栓均匀略加旋紧以至下渗漏即可,

不宜盲目将螺栓拧得太紧。同时更换时应防止柱塞和新装密封环表面裂痕和碰伤。

柱塞截止阀性能规范:

阀体材料适用温度适用介质范围压力
铸钢≤425℃水、蒸气、石油产品PN1.6-16MPa
不锈钢≤300℃xiao酸、醋酸通径范围
含钼不锈钢≤300℃氮、氢、氨、尿素等DN15-400mm
蒙乃尔≤300℃氢氟酸

柱塞截止阀应用规范:

设计与制造柱塞阀、柱塞阀截止阀、GB12235,柱塞闸阀GB12234
结构长度国标GB12221、部标JB97、美标ANSI、B16.10
法兰结构尺寸JB81-59、HB5010-58、HG20592  20635、ANSI、B16.5
检查和试验按GB/T13927-1992或IBJ16006-1990、API598之规定

柱塞截止阀性能规范:

阀体材料适用温度适用介质范围压力
铸钢≤425℃水、蒸气、石油PN1.6-10
不锈钢≤300℃xiao酸、醋酸PN1.6-10
含钼不锈钢≤300℃氮、氢、氨、尿素PN1.6-10
蒙乃尔≤300℃氢、氟、酸PN1.6-10
铬钼矾钢≤600℃蒸气、石油PN1.6-10
