电厂减温减压装置
电厂减温减压装置

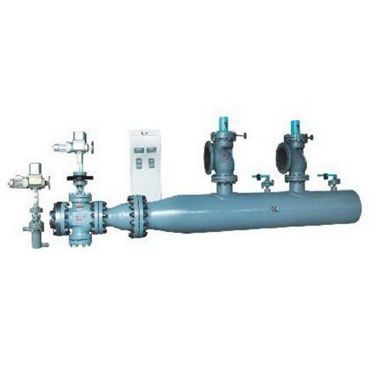

产品名称:电厂减温减压装置

产品型号:一体式WY

连接方式:法兰

结构形式:弹簧薄膜式

驱动方式:电子

产品口径:DN100

公称压力:

阀体材质:碳钢

阀门十大品牌
产品详情

结构特点

一体式WY系列减温减压装置是本公司积多年设计、制造经验,并吸取国外先进产品结构,经技术优化设计而成的减温减压装置。

一体式WY系列减温减压装置由减压系统(减温减压阀、节流孔板等)、减温系统(高压差给水调节阀、节流阀等)、安全保护装置(安全阀、止回阀)等组成,主要特点如下:

1.采用减温减压阀,使整套装置的长度大大缩短,减少了占地面积,降低了工程投资。

2.减温减压阀内设有节流网罩,增强减温水的雾化效果,保护了阀座及阀体,延长了阀门的使用寿命,同时也降低了装置的噪音。

3.温度调节系统采用高压差给水调节阀,既减小了阀门内的泄漏量,也省去了装置传统结构中给水分配阀的回水支路,方便了装置的布局。

4.同一口径的高压差给水调节阀有不同的流置系数Cv值可供选择,使温度调节系统的调节灵敏度及精确度大大提高。

5.减温减压阀、给水调节阀配用直行程执行机构,去除了传统的杠杆铰链机构,减少了中间环节的空行程,进一步提高了调节系统的灵敏度及精确度。

6.减温减压阀、给水调节阀配用气动薄膜式执行机构,满足了特殊用户的需要,具有充分利用能源的优点。

主要性能指标

1.进口蒸汽压力P1≤ 5.4MPa,t1≤485℃

2.出口流量Q:减温减压装置出口流量Q的变化范围为10%Q~100%Q,在此范围内调节比较理想。若有特殊要求,可与本厂技术处协商另定

3.出口蒸汽压力P2:出口蒸汽压力P2的调节精度不低于2.5级

4.出口蒸汽温度t2:出口蒸汽温度t2的调节精确度不低于2.5级

5.噪音:装置正常运行时,在减温减压阀下游一米,同时距管壁一米处测其噪音,噪音音级不大于85分贝

供货范围

减温减压装置的供货范围为:

1.减压系统:减温减压阀、电(气)动执行机构、节流孔板等

2.减温系统:给水调节阀、电(气)动执行机构、节流阀等

3.安全系统:安全阀、止回阀等

4.管路系统:蒸汽管道、过渡管、减温水管等

5.配套附件:截止阀、双金属温度计及接管、压力表及三通阀、弯管、接头、法兰、衬垫、螺栓、螺母、垫圈等

订货需知

订货时请提供下列资料:

1.出口蒸汽流量Q

2.进口(一次)新蒸汽压力P1、温度T1

3.出口(二次)蒸汽压力P2、温度T2

4.减温水压力Pb、温度Tb

5.控制方式:是否配热控柜

6.注明执行机构是电动或是气动薄膜式
