锻钢闸阀Z61Y~Z11Y

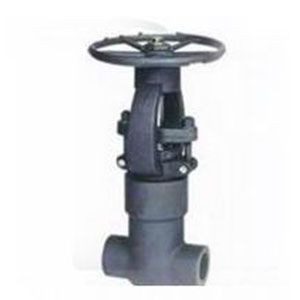

锻钢闸阀Z61Y~Z11Y

产品名称:锻钢闸阀Z61Y~Z11Y

产品型号:Z61Y~Z11Y

连接方式:焊接式

结构形式:明杆楔式

驱动方式:手动

产品口径:1/2-2

公称压力:900LB-2500LB

阀体材质:A105

阀门十大品牌全国服务电话
产品详情

锻钢闸阀Z61Y~Z11Y有三种阀盖设计形式。第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用全焊透连接。第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖螺纹连接,内压自密封环密封。



应用范围:

锻钢闸阀适用于Class150~Class2500 、工作温度-29℃~425℃(碳钢)或-29℃~500℃(不锈钢)的小口径管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。



结构特点:

1.锻钢闸阀流体阻力小,其阻力系数与同长度的管段相等。

2.锻钢闸阀的产品结构简单、体积小、重量轻。

3.紧密可靠,目前闸阀的密封性好,在真空系统中也已广泛使用。

4.维修方便,闸阀结构简单,拆卸更换都比较方便。

锻钢闸阀常忽略压力问题。在注脂操作时,注脂压力有规半自由浮球式蒸汽疏水阀律地呈峰谷变化。压力过低,密封漏或安全阀失效,压力过高,注脂口阀门制造商堵塞、密封内脂类硬化或密封圈与阀球、阀板抱死。通常注脂压力过低时,注入的润滑脂多流入阀腔底部,一般发生在小型闸阀。而注脂流量控制阀压力过高,一方面检保温闸阀查注脂嘴,如是指遥控浮球阀孔阻塞判明情弹簧封闭带扳手全启式况进行更换;另柱塞截止阀一方面是脂类硬化,要使用清洗液,反复软化失效的密封脂,并注入新的润滑脂置换。此外,密封型号和密封材质,也影响注脂压力,不同的密封形式有不同的注脂压力,一般情况硬密封闸阀注脂压力要高于软密封闸阀。



标准规范:

设计制造标准:JB/T 7746、API602

结构长度标准:GB/T 12221-2005

连接法兰标准:GB/T 9113

承插焊标准:JB/T 1751、ASME B16.11

螺纹连接标准:GB 7306、ASME B2.1

压力温度等级:GB/T 12224-2005

试验检验标准:GB/T 13927-2008

零件材料与工况:




序号零件名称CS to ASTM 碳钢AS to ASTM 合金钢SS to ASTM 不锈钢
A105F22F304(L)F316(L)
1阀体A105A182F22A182F304(L)A182F316(L)
2阀座A276420A276304A276304(L)A276316(L)
3闸板A182F430&410A182F304A182F304(L)A182F316(L)
4阀杆A182F6A182F304A182F304(L)A182F316(L)
5垫片316夹柔性石墨316夹PTFE
6阀盖A105A182F22A182F304(L)A182F316(L)
7螺栓A193B7A193B16A193B8A193B8M
8销钉A276420A182F304
9填料压套A276410A182F304(L)A182F316(L)
10活节螺栓A193B7A193B16A193B8A193B8M
11填料压板A105A182F11A182F304(L)A182F316(L)
12螺母A1942HA1944A1948A1948M
13阀杆螺母A276420
14锁紧螺母A1942HA1944A1948A1948M
15铭牌SS
16手轮A197
17垫片A473431
18填料柔性石墨PTFE
适用介质水、蒸汽、油品等水、蒸汽、油品等硝酸、醋酸等
适用温度—29℃~425℃—29℃~550℃—29℃~200℃

注意:客户需求的其他材质也可采用,密封面材料配对客户指定内件代号决定。
主要尺寸及重量:

NPS缩径3/8"1/2"3/4"1"11/4"11/2"2"
全径 3/8"1/2"3/4"1"11/4"11/2"2"
L92111111120120140178210
H(开)169197197236246283330354
W100125125160160180200240
重量螺栓式2.54.34.26.68.812.517.223.5
焊接式2.44.24.06.38.712.117.222.0
