美标波纹管闸阀WZ41H

美标波纹管闸阀WZ41H

产品名称:美标波纹管闸阀WZ41H

产品型号:WZ41H

连接方式:WZ41H

结构形式:明杆楔式

驱动方式:手动

产品口径:DN50-DN1200

公称压力:150-300B

阀体材质:铸钢,不锈钢,铸铁

阀门十大品牌全国服务电话
产品详情

产品介绍:

美标波纹管闸阀适用于Class150~900、PN1.0~6.0MPa,工作温度-29~425℃(碳钢)、-29~500℃(不锈钢)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,波纹管闸阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。


应用范围:

波纹管闸阀特别适用于易燃、易爆、有毒及贵重介质的管路。


结构特点:

波纹管闸阀的阀杆采用波纹管及填料双重密封结构,确保阀杆处的无泄漏密封,特别适用于易燃、易爆、有毒及贵重介质的管路。

波纹管采用不锈钢或Inconel材料制造,波纹管密封结构设计合理,耐疲劳,使用寿命长。

标准规范:

结构长度标准:GB/T 12221-2005

连接法兰标准:GB/T 9113

压力温度等级:GB/T 12224-2005

试验检验标准:GB/T 13927-2008


零件材料与工况:


序号名称材质
1阀体ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
2阀板ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
3阀杆ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
4垫片柔性石墨+不锈钢
5双头螺栓ASTM 193-B7、A320-B8、A193-B8M
6六角螺母ASTM A194-2H、A194-8、A194-8M
7阀盖ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
8波纹管组件ASTM A182-F304、F316、F321、F304L、F316L
9填料柔性石墨
10填料压盖ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
11支架ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
12阀杆螺母铜合金
13手轮ASTM A536 Gr.60-40-18、A216-WCB

主要尺寸及重量:

型号WZ41-150LB
压力等级150LB
口径mm1520253240506580100125150200250300350
in1/23/4111/411/2221/234568101214
L108117127140165178190203229254267292330356381
H200210250260290370398440490530580670760850950
W120140140180200220260280300340400450450500500
重量(kg)8910152230425570100140180250350450


型号WZ41-300LB
压力等级300LB
口径mm1520253240506580100125150200250300350
in1/23/4111/411/2221/234568101214
L140152165178190216241283305381403419457502762
H300210250260290370398440490530580670760850980
W120140140180200220260280300340400450450500500
重量(kg)91012182538537088125175225310440560


型号WZ41-600LB
压力等级600LB
口径mm1520253240506580100125150200250300350
in1/23/4111/411/2221/234568101214
L165190216229241292330356432508559660787838889
H200210250260290370398440490530580670760850980
W120140140180200220260280300340400450450500500
重量(kg)1113162432507090105165230300400570730

本文来自:北方阀门集团有限公司,转载请注明出处:http://www.zgbffm.com/html/cpxt/zf_9_74.html

相关产品
  1. UZ41H柱塞式闸阀
  2. 法兰柱塞闸阀UZ41SM

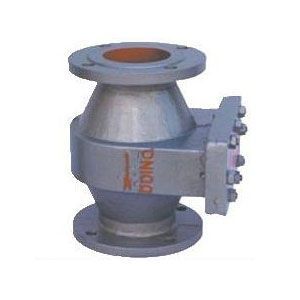

  3. ZGB-II型抽屉式波纹阻火器

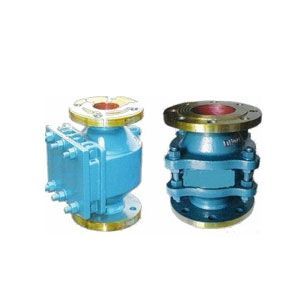

  4. ZGB-I型波纹管道阻火器
