ZDZ47F燃气平板闸阀

ZDZ47F燃气平板闸阀

产品名称:ZDZ47F燃气平板闸阀

产品型号:ZDZ47F

连接方式:法兰式

结构形式:明杆楔式单闸板

驱动方式:手动

产品口径:DN25-DN1000

公称压力:1.6MPa-6.4MPA

阀体材质:1.6MPa-6.4MPA

阀门十大品牌全国服务电话
产品详情

一、燃气平板闸阀 产品结构特点
阀体采用铸造结构。
阀座采用O形密封圈密封和施加预紧力的浮动阀座结构,使阀门进出口双向密封;并且该结构的启闭力矩仅为普通阀门的1/2,能达 到轻松开、关阀门。
阀座采用密封面上镶嵌PTFE,具有PTFE对金属和金属对金属的双重密封,PTFE密封面同时清除闸板脏物的作用。
阀门的闸板,无论是全开或是全关始终与密封面吻合,密封面得到保护不受介质直接冲刷,从而延长使用寿命。
阀门在全开时,通道平滑为直线,流阻系数极小,无压力损失,可通毛球清扫管线。
阀门关闭时能自动卸掉内腔高压(详见工作原理图),保证使用安全。
采用封闭齿轮转动启闭指示机构,能长期清晰地反映阀门的启闭情况。
直埋式阀门外表面采用环氧煤沥青防腐处理,能与管线同寿命。
二、燃气平板闸阀 产品性能规范

压力等级常温试验压力(MPa)适用温度适用介质
壳体试验左密封右密封低压气密封普通型抗硫型
公称压力 (MPa)(PN)1.62.41.761.760.6-29~121℃或按用户要求石油、天然气、水等非腐蚀性介质含H2S、Co2 的石油、天然气、水等腐蚀性介质
2.53.752.752.750.6
4.06.04.44.40.6
6.49.67.047.040.6
磅级(Lb)(Class)1503.02.22.20.6
3007.55.55.50.6

三、燃气平板闸阀 工作原理
1、阀门内部压力相当时(1),闸板处于闭合状态,阀座表面PTFE密封环形成初始密封,每次阀门开或关时,阀座圈能清洁闸板两侧(如图1)
2、对阀门施加管理压力时(2),压力作用于闸板,迫使它贴近出口阀座上PTFE环,压缩它直到闸板停在钢制阀座上,这样,就形成了双重密封,首先是PTFE对金属密封,然后是金属对金属密封,阀座也被牢固地捡到凹槽,在这一点(3),O形圈阻止任何后部介质流。(如图2)
3、阀体压力泄放后,形成进口密封,管道压力作用于进口阀座(4),使其移向闸板,这时形成PTFE对金属的密封,同时,O形圈(5)与阀座凹槽形成紧密的密封。(如图3)
4、阀门自动泄放多余的压力,当阀体压力大于管道压力时,由于热膨胀,进口阀座推向凹槽,阀体内多余的压力在阀座与闸板之间泄放到管道中。(如图4)   四、燃气平板闸阀 主要参数

基本型号ZDZ47F、ZDZ67F、ZDZ447F、ZDZ467F、ZDZ547F、ZDZ567F、ZDZ9B47F、ZDZ9B67F
压力等级范围PN0.6~6.4MPa(Class150~900)
通径范围DN25~1000mm(1"~40")
驱动方式手轮驱动齿轮动、气动、液动、电动
适用范围Class 150~300
(PN1.6~4.0)
Class400
(PN6.4)
Class 150~900
1"~40"
(DN25~1000mm)
1"~28"
(DN25~700mm)
1"~40"
(DN25~1000mm)

五、燃气平板闸阀 产品采用标准

设计依据GBAPI
设计标准JB/T5298API 6D
ASME B 16.34
结构长度法兰连接GB/T 12221
JB/T 5298
API 6D
ASME B 16.10
焊接GB/T 15188.1
连接法兰GB/T 9113 JB/T 79ASME B16.5
MSS SP44
对焊端GB/T 12224ASME B 16.25
试验和检验JB/T 9092API 6D
API 598

五、燃气平板闸阀 主要零件材料

序号零件名称材料
GB
1排污堵头25
2阀体WCB
3闸板16Mn+ENP
4阀座16Mn
5O形圈NBR
6密封圈PTFE
7阀杆螺母ZQAL9-4
8阀杆1Cr13
9垫片柔性石墨+1Cr18Ni9
10阀盖WCB
11双头螺柱35CrMo
12螺母45
13O形圈NBR
14轴承组件Package
15对开环45
16内六角螺钉35
1745
18开关指示器PTFE+1Cr18Ni9
19手轮Q235A
20螺母35


序号零件名称材料
GB
1排污堵头25
2阀体WCB
3闸板16Mn+ENP
4密封圈PTFE
5阀座16Mn
6O形圈NBR
7阀杆螺母ZQAL9-4
8阀杆1Cr13
9O形圈NBR
10阀盖WCB
11O形圈NBR
12轴承组件
13对开环45
14内六角螺钉45
15双头螺柱35CrMo
16螺母NBR-18
1745
18开关指示器组件

六、燃气平板闸阀 主要外形尺寸
型号:(K)Z4(5、9B)4(6)7F   PN0.4、0.6、1.0、1.6、2.5MPa   PN2.0MPa(Class150)

DN(mm)NPS(in)法兰对焊手动齿动齿动装置电动电动装置
LL1HH1D0HH1D0HH1D0
251165-85228180--------
3211/4165-103231180--------
4011/2178-115240250--------
502178216130255250--------
6521/2190241160355300--------
803203283180360300--------
1004229305214400300--------
1255254381257460350--------
1506267403300500350--------
2008292419388570350--------
250103304574756804004757003500型475710500SMC-03
300123565025477504505478703500型547880305SMC-00
350143815726258754506259954501型6251015305SMC-00
40016406610712100050071211204501型7121130305SMC-00
45018432660785113050078512804501型7851360305SMC-0
50020457711880120060088013504501型8801430305SMC-0
6002450881310451420800104515705002型10451650305SMC-1
7002861091411901650800119018005002型11901910305SMC-1
80032660914136018801000136020405002型13602140305SMC-1
900367711016151021001000151022806003型15102390458SMC-2
100040811-171523001200171524806003型17152590458SMC-2

型号:(K)Z4(5、9B)4(6)7F   PN4.0MPa  PN5.0MPa(Class300)

DN(mm)NPS(in)法兰对焊手动齿动齿动装置电动电动装置
L
GBAPIL1HH1D0HH1D0
HH1D0
25
16516516585238180--------
32
178178178103238180--------
40
190190190115245250







50
216216216130265250







65
241241241160365300







80
283283283180375300







100
305305305214420300







125
381381381257480350







150
403403403300520350







200
4194194193885903503887103500型388720305SMC-00
250
4574574574757004004758203500型475830305SMC-00
300
5025025025477804505479004501型547910305SMC-0
350
57276276262589545062510154501型6251095305SMC-0
400
610838838712102055071211504501型7121230305SMC-0
450
660914914785115070078513005002型7851400305SMC-1
500
711991991880122080088013705002型8801470305SMC-1
600
78711431143104514401000104516206002型10451730305SMC-1

型号:(K)Z4(5、9B)4(6)7F PN6.4MPa (Class400)

DN(mm)NPS(in)法兰对焊手动齿动齿动装置电动电动装置
LL1HH1D0HH1D0HH1D0
502216250158265300--------
6521/2241280190365300--------
803283310225375350--------
1004305350255420350--------
1255381400275480400--------
1506403450330520400--------
20084195504105905003887103500型388720305SMC-0
250104576504907005004758203500型475830305SMC-0
300125027505707806005479004501型547910305SMC-0
3501476285062591060062510154501型6251095305SMC-1
40016838950735102070071211504501型7121230305SMC-1

本文来自:北方阀门集团有限公司,转载请注明出处:http://www.zgbffm.com/html/cpxt/zf_9_39.html

相关产品
  1. UZ41H柱塞式闸阀
  2. 法兰柱塞闸阀UZ41SM

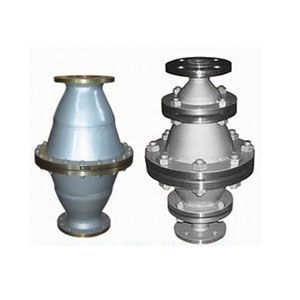

  3. FPB~FPA天燃气管道阻火器

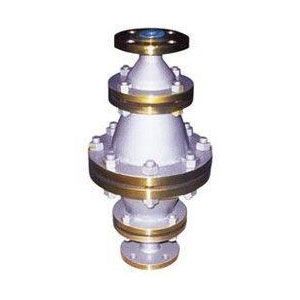

  4. FPB燃气管道阻火器
