BZ41H、BZ41W、BZ41Y 型 PN16~PN40 保温夹套式楔式闸阀

BZ41H、BZ41W、BZ41Y 型 PN16~PN40 保温夹套式楔式闸阀

产品名称:BZ41H、BZ41W、BZ41Y 型 PN16~PN40 保温夹套式楔式闸阀

产品型号:BZ41H、BZ41W、BZ41Y

连接方式:法兰式

结构形式:明杆楔式

驱动方式:手动

产品口径:DN40-800

公称压力:DN40-800

阀体材质:铸铁、铸钢、不锈钢

阀门十大品牌全国服务电话
产品详情

产品说明
BZ41H、BZ41W、BZ41Y 型 PN16~PN40 保温夹套式楔式闸阀:手动、法兰连接、明杆楔式刚性单闸板,阀座密封面材料为合金和不锈钢,公称压力 PN16~PN40,阀体材料为碳钢(BZ41H-16C~BZ41H-40 BZ41Y-16C~BZ41Y-40)、铬镍钛不锈钢(BZ41W-16P~BZ41W-40P BZ41Y-16P~BZ41Y-40P)、铬镍钼钛不锈钢(BZ41W-16R~BZ41W-40R BZ41Y-16R~BZ41Y-40R),具有保温功能的闸阀。主要用于石油、化工、冶金、制药等各类系统中,能保温和防止介质结晶,以输送常温下会凝固的高粘度介质。
保温闸阀,不锈钢保温闸阀,法兰保温闸阀,
产品特点
①夹套焊装于阀门的两法兰之间,阀门的侧面、底部设置有夹套的连接口。②连接法兰尺寸比同一规格普通阀门的连接法兰大一到两个规格,结构长度与同规格的普通阀门相同。③夹套中可自由地流过蒸汽或其它热的保温介质,确保粘稠介质可顺畅地流过阀门。
产品性能参数
BZ41H、BZ41W、BZ41Y 型 PN16~PN40 保温夹套式楔式闸阀主要性能参数

BZ41H、BZ41W、BZ41Y 型 PN16~PN40 保温夹套式楔式闸阀主要性能参数

型号PN工作压力/MPa用介质用温度
BZ41H-16C161.6油品等无腐蚀性介质≤425
BZ41H-25252.5
BZ41H-40404.0
BZ41Y-16C161.6
BZ41Y-25252.5
BZ41Y-40404.0
BZ41W-16P161.6弱腐蚀性介质≤150
BZ41W-25P252.5
BZ41W-40P404.0
BZ41Y-16P161.6
BZ41Y-25P252.5
BZ41Y-40P404.0
BZ41W-16R161.6柔腐蚀性介质≤150
BZ41W-25R252.5
BZ41W-40R40.0
BZ41Y-16R161.6
JZ41Y-25R252.5
JZ41Y-40R404.0

产品零部件材料

BZ41H、BZ41W、BZ41Y 型 PN16~PN40 保温夹套式楔式闸阀零部件材料

型号材料
阀体、阀盖、闸板阀座和闸板密封面阀杆填料手轮
BZ41H-16C碳素钢、WCB堆焊铁基合金铬不锈钢 2Crl3石棉石墨/柔性石墨球墨铸铁或铸钢
BZ41H-25
BZ41H-40
BZ41Y-16C堆焊硬质合金
BZ41Y-25
BZ41Y-40
BZ41W-16P铬镍钛不锈钢 CF8本体材料 D8/CF8铬镍钛不锈钢、304聚四氟乙烯
BZ41W-25P
BZ41W-40P
BZ41Y-16P堆焊硬质合金
BZ41Y-25P
BZ41Y-40P
BZ41W-16R铬镍钼钛不锈钢、CF8M本体材料 B8M/CF8M铬镍钼钛不锈钢、316
BZ41W-25R
BZ41W-40R
BZ41Y-16R堆焊硬质合金
JZ41Y-25R
JZ41Y-40R

产品外形及结构尺寸

BZ41H、BZ41W、BZ41Y 型 PN16 保温夹套式楔式闸阀主要外形及结构尺寸(mm)

DNLDD1D2bz×ΦdHD0加热汽接头螺纹重量/kg
50250195160135208×Φ18358280M12×1.2554
80310245210185228×Φ18435320M12×1.25100
100350280240210248×Φ23502360M12×1.25120
1504503352952652612×Φ23675400M12×1.25260
2005504053553203012×Φ25820400M12×1.25300
2506504604103753012×Φ25970500M20×1.5400
3007505204704353416×Φ251145500M20×1.5490
3508505805254853616×Φ301280500M20×1.5580
4009506405855454020×Φ301450500M20×1.5920


BZ41H、BZ41W、BZ41Y 型 PN25 保温夹套式楔式闸阀主要外形及结构尺寸(mm)

DNLDD1D2bz×ΦdHD0加热汽接头螺纹重量/kg
50250195160135228×Φ18358280M12×1.2556
80310270220188288×Φ18435320M12×1.25105
100350300250218308×Φ23502360M12×1.25170
1504503603102783412×Φ23675400M12×1.25270
2005504253703323612×Φ25820400M12×1.25380
2506504854303904012×Φ25970500M20×1.5535
3007505504904484416×Φ251145500M20×1.5546
3508506105505054816×Φ301280500M20×1.5735
4009506606605555020×Φ301450500M20×1.51224


BZ41H、BZ41W、BZ41Y 型 PN40 保温夹套式楔式闸阀主要外形及结构尺寸(mm)

DNLDD1D2bz×ΦdHD0加热汽接头螺纹重量/kg
50250195160135228×Φ18371280M12×1.2556
80310270220188288×Φ18455320M12×1.25105
100350300250218308×Φ34550360M12×1.25170
1504503753202823812×Φ23708400M20×1.5340
2005504453853454212×Φ25890400M20×1.5430
2506505104504084612×Φ251015500M20×1.5560
3007505705104655216×Φ251235500M20×1.5600
3508506105855355816×Φ301390500M20×1.5810
4009506606105606020×Φ301560500M20×1.51250

本文来自:北方阀门集团有限公司,转载请注明出处:http://www.zgbffm.com/html/cpxt/zf_9_30.html

相关产品
  1. UZ41H柱塞式闸阀
  2. 法兰柱塞闸阀UZ41SM

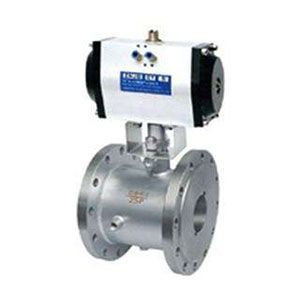

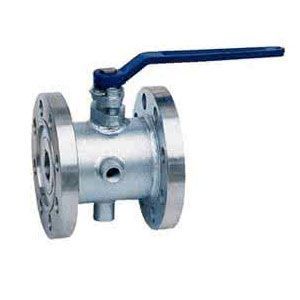

  3. 夹套保温球阀
