杆杠式浮球阀

杆杠式浮球阀

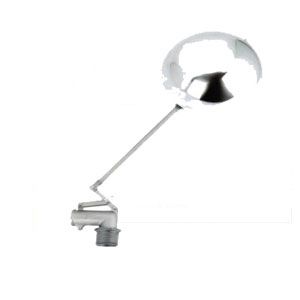

产品名称:杆杠式浮球阀

产品型号:WEDHL-198

连接方式:法兰,内螺纹,外螺纹

结构形式:杆杠式

驱动方式:手动

产品口径:DN8-DN1200

公称压力:0~2.5MPA

阀体材质:铸钢,黄铜,不锈钢

阀门十大品牌全国服务电话
产品详情

杆杠式浮球阀又称力平衡式杆杠浮球阀,也可称化力型浮球阀。型号WEDHL-198。


杆杠式浮球阀采用高级不锈钢(301.304.316)、精铸制作;耐酸、碱。杆杠式浮球阀的主要技术参数:口径DN15-65mm,采用螺纹连接方式。。压力0-1.6MPa.,温度0-160°。本产品在有大球,小球之分球直径在60mm-400mm,球壁厚在0.6-1mm之间,可特殊手工订做球壁厚在0.6-25.mm。大球在0.05MP的时候就能开启,控制压力在2.5MPA,小球不需要压力就能开启。


工作原理


浮球始终都要漂在水上,当水面上涨时,浮球也跟着上升。浮球上升就带动连杆也上升。连杆与另一端的阀门相连,当上升到一定位置时,连杆支起橡胶活塞垫,封闭水源。当水位下降时,浮球也下降,连杠又带动活塞垫开启。


高密封硅胶


我厂特别采用耐高温高压的硅胶材料制造密封胶垫,使阀门在高水压、反复关启情况下密封机构安全可靠。另外,有特殊工控的,密封可采用橡胶订制。


适用于不同类型:水箱专用商用电热开水器、热泵、空调冷却塔、储水塔、储水箱等。适用介质:生活管道用水、工业用水、弱腐蚀性介质、带微颗粒介质、油品等


主要特点


浮球阀体全采用不锈钢压铸技术,使各部件间精良配合,不存在腐蚀松脱或紧卡现象,确保球阀长时间稳定工作,同时不锈钢构件设计使球阀在高温度环境中工作无化学腐蚀反应。使水质更清洁、健康。


杠杆式力学构思


本产品独创杠杆式杆浮力传动,使球体浮力传动得到倍数增长,密封压力高达6kg以上,大大高于6kg密封压力的国家标准。并配合垂直阀蕊稳定传动,全面解决浮球阀因阀蕊受力不平衡易失效现象,确保浮球阀的工作可靠性。


带液面调节功能


为使消费者在无需更改管道配置的情况下可方便控制水池液位高度,本产品特别改进浮球连杆形式,加入液位调节齿轮杆组(即方向可调),使水池液面在调节杆长度范围内可任意调整,以满足不同情况的需要。


杆杠式浮球阀与不锈钢浮球阀区别:


(1)         杆杠式浮球阀进水口与出水口具有一段距离,在特殊管道上有比较大的利用空间或特殊的安装其他配件。


(2)         装配有水位调节用螺栓看,于必要的时候能过简易调节水位。


(3)         压力平衡机械对于振动、水锤等情况发生时,具有优异的防止效果。定购不锈钢法兰浮球阀须知:


1.订购时,请提供口径大小,适用压力,介质,。


2.有特殊要求的,可特殊订做。如:出水口大小,杠长度大小,浮球阀直径大小。


3.我公司提供的不锈钢浮球阀,浮球直径在150mm内,采用焊接螺丝口(0.6mm或0.8mm),在150mm-400mm采用的是穿心式的。
