手动调节阀

手动调节阀

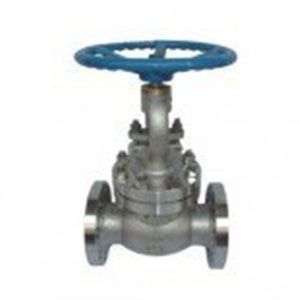

产品名称:手动调节阀

产品型号:UZ41SM-10C

连接方式:法兰

结构形式:直通流道

驱动方式:手动

产品口径:DN15-DN400

公称压力:1.6MPa-4.0MPa

阀体材质:不锈钢、铸钢、碳钢、304、316

阀门十大品牌全国服务电话
产品详情


柱塞式闸阀的性能规范

阀体材料适用温度适用介质压力范围
铸钢≤250℃水、蒸汽、油品PNl.6-4.0MPa
铸铁≤180℃水、蒸汽、油品PNl.6
不锈钢≤200℃硝酸、醋酸通径范围
含钼不锈钢≤200℃氮、氢、尿素等DNl 5-400mm

柱塞式闸阀的实验压力

实验项目实验介质实验压力
压强实验1.5PN
高压密封试验1.1PN
低压气密封试验0.5-O.7MPa

采用国标闸阀尺寸设计的非金属密封法兰连接腰鼓形柱塞式闸阀和金属密封法兰连接腰鼓形柱塞式闸阀的手轮操作机构有两种形式,即手轮只转动而不做上、下运动而阀杆只做上下运动而不转动。当阀门全开时阀杆伸长至最高点,但还是在保护套内。
这种手轮的操作机构优点如下:
1、手轮不上、下运动所占用的空间小,适合装在空间紧凑的管路系统中。
2、手轮上的转动扭矩,不直接作用在阀杆上,则阀杆不易产生弯曲变形,而转动扭矩小。
3、阀杆在保护套中上、下运动,与外界隔离,适用于室外安装,避免了大气中吹来的风沙所磨损以及酸碱物质的腐蚀。

本文来自:北方阀门集团有限公司,转载请注明出处:http://www.zgbffm.com/html/cpxt/slkzfxl_54_1139.html
