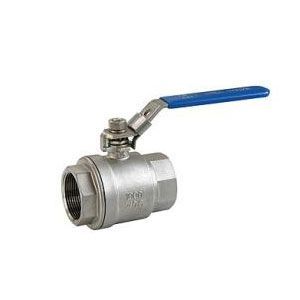

二片式球阀
产品名称：二片式球阀
产品型号：Q11F
连接方式：内螺纹
结构形式：浮动直通
驱动方式：手动
产品口径：DN15-50(可以根据您的要求定做)
公称压力：1.0MPa-6.4(可以根据您的要求定做)
阀体材质：铸钢、碳钢、不锈钢、304、316
产品详情
Q11F内螺纹连接球阀及对焊连接球阀分为整体式一片式、两段式及三段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。 阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。内螺纹连接球阀及对焊连接球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。
二片式球阀主要连接尺寸及重量
| SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" |
| D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
| L | 55 | 55 | 65 | 75 | 88 | 102 | 110 | 125 | 162 | 189 | 260 |
| H | 50 | 50 | 60 | 64 | 71 | 78 | 86 | 95 | 130 | 148 | 180 |
| E | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
Q11F二片式球阀主要零件材料
| 零件名称 | 材质 |
| 密封圈 | 聚四氟乙烯PTFE |
| 球体 | 不锈钢SS316 |
| 密封垫 | 聚四氟乙烯PTFE |
| 阀盖 | 不锈钢SS316 |
| 阀体 | 不锈钢CF8M |
| 阀杆 | 不锈钢SS316 |
| 止推垫圈 | 聚四氟乙烯PTFE |
| 填料 | 聚四氟乙烯PTFE |
| 填料压盖螺母 | 不锈钢SS304 |
| 垫圈 | 不锈钢SS304 |
| 阀杆螺母 | 不锈钢SS304 |
| 手柄套 | 塑料PLASTIC |
| 手柄 | 不锈钢SS304 |
