工业阀门
脱硫脱硝专用阀门

脱硫脱硝专用阀门

产品名称:脱硫脱硝专用阀门

产品型号:WD71X-16Z WD71X-10Z

连接方式:对夹

结构形式:偏置板式

驱动方式:手动

产品口径:50~1600

公称压力:PN1.0-PN1.6

阀体材质:碳钢

阀门十大品牌全国服务电话
产品详情

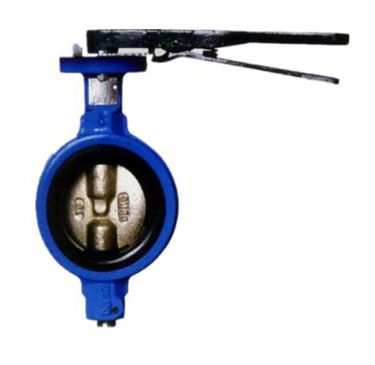

一、D71X对夹式蜗轮传动软密封蝶阀产品概述:

我公司研制的软密封中线对夹式蝶阀,双偏心法兰式蝶阀结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。

二、D71X对夹式蜗轮传动软密封蝶阀主要特点

1、本阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。

2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。

3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。

4、蝶板采用框架结构,强度高,过流面积大,流阻小。

5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。

6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。

7、本阀结构独特,操作灵活,省力,方便。

三、D71X对夹式蜗轮传动软密封蝶阀主要结束参数:


公称通经DN(mm)50~200050~1600
公称药理PN(MPa)0.61.01.6
密封试验(MPa)0.661.11.76
强度试验(MPa)0.91.52.4
适用温度丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃
适用介质水、空气、天然气、油品及弱腐蚀性流体
泄漏率符合GB/T13927-92标准
驱动方式蜗轮传动、电动、气动、液动

四、D71X对夹式蜗轮传动软密封蝶阀主要零部件材料

零件名称材料
阀体WCB、QT450-10、HT200、HT250
蝶板WCB、QT450-10、HT200、HT250
阀轴2Cr13
密封圈丁腈耐油橡胶
填料柔性石墨

五 D71X对夹式蜗轮传动软密封蝶阀执行标准:

制造标准GB/T 122387
法兰标准GB9113-2000、GB17241.6-1998
结构长度标准GB12221-89
检验标准GB/T 13927-92

六、D71X-6/10/16对夹式蜗轮传动软密封蝶阀主要外形连接尺寸                          单位:mm

DNLHHOAB0.6MPa1.0MPa1.6MPa
DOn-dDOn-dDOn-d
5043633061802001104-141254-181254-18
6546703211802001304-141454-181454-18
8046833461802001504-181608-181608-18
100521053871802001704-181808-181808-18
125561154111802002008-182108-182108-18
150561374472702802258-182408-222408-22
200601645722702802808-182958-222958-22
2506820664627028033512-1835012-2235512-26
3007823073838042039512-2240012-2241012-26
3507824876138042044512-2246016-2247016-26
40010228987745047049516-2251516-2652516-30
45011432093848049055016-2256520-2658520-30
50012734399348049060020-2262020-2665020-33
600154413113148049070520-2672520-3077020-36
700165478147664066081024-2684024-3084024-36
800190525153364066092024-3095024-3395024-39
9002035851655750860102024-30105028-33105038-39
10002166401765850900112028-30116028-36117028-42
12002547551995850900134032-33138032-39139032-48
