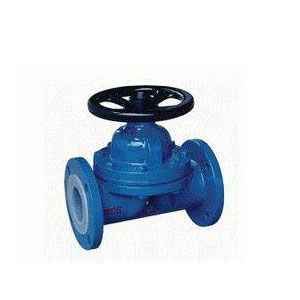

衬氟隔膜阀

衬氟隔膜阀是一种特殊形式的截断阀，出现于20世纪20年代。它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，故称隔膜阀。

衬氟隔膜阀特点：

最突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。

1、采用橡胶或塑料等软质密封制作的隔膜，密封性较好。由于隔膜为易损件，应视介质特性而定期更换。

2、受隔膜材料限制，隔膜阀适用于低压和温度相对不高的场合。

3、隔膜阀按结构形式可分为：屋式、直流式、截止式、直通式、闸板式和直角式六种；连接形式通常为法兰连接；按驱动方式可分为手动、电动和气动三种，其中气动驱动又分为常开式、常闭式和往复式三种。

4.一般不宜用于温度高于60度及输送有机溶剂和强氧化介质的管路中，也不宜在较高压力的管路中使用

隔膜阀是在1.3×10-5～2.5X106Pa的流体系统中用来开启或隔断气流的阀门。

衬氟隔膜阀主要性能：

漏率：≤1.3×10-5Pa。L/S；

材料：304、316L；

工作介质：气，水，油；

工作温度：氟橡胶-30℃～+150℃；

衬氟隔膜阀原理：

以压缩空气为动力带动传动螺杆，使阀芯上下运动，同时拉动膜片上下运动使其关闭和打开。特点：结构紧凑、简单、体积小，外形美观；开关有导向，运动平稳；关闭力矩小，寿命长，≥30万次；膜片压紧可自动调整，受压均匀，密封可靠；膜片装入阀芯采用推入式，更换方便；

衬氟隔膜阀主要衬材料:

聚全氟乙烯 FEP (F46)

适用介质

任何有机溶剂或试剂，稀或浓无 机 酸，碱，酮，芳烃，氯化烃等。

使用温度：-85~150

特点：力学，电性能和化学稳定性基本与F4相同，但突出优点是动击韧性

高，有极好的耐候性和辐射性。

聚三氟乙烯 PCTEF (F3)

适用介质：

各种有机溶剂，无机腐蚀液(氧化性酸类)

使用温度：-195~120

特点：耐热性，电性能和化学稳定性仅次于F4，机械强度，蠕变性能，硬度比F4好些

聚丙烯： RPP

适用介质：无机盐类的水溶液，无 机 酸类，碱类的稀或浓溶液。

使用温度：-14~80

特点：最轻的塑料之一，其屈服，拉伸和压缩强度，硬度均优于低压聚乙烯，有很突出的刚性，耐热性好，易成型，优廉。改性后动击性，流动性，弯曲弹性。

聚氯乙烯: 硬质)PVC

适用介质：耐水，浓碱，非氧化性酸，链烃，油和臭氧等。

使用温度：0-55

特点：机械强度较高，化学稳定性及介电性能优良，耐油性和抗老性也较好，易熔接及粘合，价格较低。

聚四氯乙烯 PTFE(F4)

使用介质：强酸，强碱，强氧化剂等。

使用温度：-200~180

特点：具有优异的化学稳定性，有很高的耐热性，耐寒性，磨擦系数很低，是极好的 自润滑材料，但机械性能较低，流动性差，热膨胀大。

聚偏氯乙烯 PVDF(F2)

使用介质：耐大多数化学药品和溶剂，

使用温度：-70~100

特点：拉绅强度与压缩强度比F4好，耐弯折，耐候，耐辐射。耐光和老化等，最大特 点是韧性好，易成型。

聚烯烃：PO

适用介质： 各种浓度的酸碱盐及某些有机溶剂。

使用温度：-58~80

特点：是世界最理想的防腐材料，已广泛用于旋转成型的大型设备和管道件内衬。

衬氟隔膜阀：1.本阀由阀体、阀盖、阀杆、阀瓣、隔膜、其它驱动零件等组成。

2.阀门的启闭是由电动装置的连接轴驱动阀杆螺母，使阀杆作轴向运动时，带动阀瓣升降而达到的。

3.当电源发生故障而中断时，且阀门急需启闭的紧急状况下，首先应将“手—电动切换手柄”转换至刻有手动标记的位置上，然后可通过旋转手轮使闪门启闭。当顺时针方向旋转时，阀门即可关闭；反之则开启。

4.当需恢复电动操作时，必须将“切换手柄”转换至刻有电动标记的位置上，方可进行电动操作。

耐腐蚀衬氟隔膜阀基本系列为全衬里G41F46、EG41F46、型堰式和G45F46型直流式。复合隔膜阀将阀体下部内腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆、阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免。表面均匀包覆一层FEP。阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。

基本型号

主要零部件材料表

主要外型和连接尺寸
