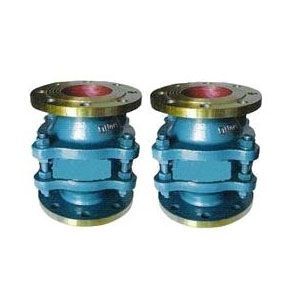

ZGB-1新型波纹石油储罐阻火器

ZGB-1新型波纹石油储罐阻火器

产品名称:ZGB-1新型波纹石油储罐阻火器

产品型号:ZGB-1

连接方式:法兰

结构形式:阻爆燃型

驱动方式:手动

产品口径:DN50-DN300

公称压力:1.6-4.0MPA

阀体材质:铸钢,不锈钢

阀门十大品牌全国服务电话
产品详情


【 产品概述 】

ZGB-1新型波纹石油储罐阻火器是中国石化总公司北京设计院设计新产品,经公安部天津消防科学研究所根据中华人民共和国GB5908-86标准检测合格,ZGB-1新型波纹阻火器广泛用于石油储罐,是防止意外火种侵入罐内,防止意外事故,是储罐防火的理想产品。

【 性能及特点 】

 ▲ ZGB-1新型波纹石油储罐阻火器结构合理,重量轻,耐腐蚀,阻爆性能合格,连续13次以亚音速火焰试验每次都能阻火。 ▲ 易检修,安装方便,检查时不用拆卸呼吸阀。耐烧性能合格,耐烧试验1小时无回火现象。 ▲ 阻火器芯子采用不锈钢材料,耐腐蚀,易于清洗。壳体水压试验合格。

【 美标法兰连接外形尺寸 】( ANSI、API、ASME 可供JIS标准 )

ZGB-1波纹型规格波纹阻火器安装尺寸(mm)
D2DLHN-d
2"Φ120.5Φ1522202354×19
3"Φ152.5Φ1902802704×19
4"Φ190.5Φ2293252758×19
6"Φ241.5Φ2794252908×22
8"Φ298.5Φ3434953058×22
10"Φ362Φ40659532012×25
12"Φ432Φ48365540512×25

【 适用范围 】
ZGB-1新型波纹石油储罐阻火器适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨、原油等,可与呼吸阀配套使用,又可单独使用,内浮顶油罐通气管上,加油站地下油罐通气管上。
【 国标法兰连接外形尺寸 】 ( GB、JB )

ZGB-1波纹型规格波纹阻火器安装尺寸(mm)
D2DLHN-d
DN50Φ110Φ1402202354×14
DN80Φ150Φ1852802704×18
DN100Φ170Φ2053252754×18
DN150Φ225Φ2604252908×18
DN200Φ280Φ3154953058×18
DN250Φ335Φ37059532012×18
DN300Φ395Φ43565540512×23

【 维修保养 】
为了确保阻火器的性能达到安全使用目的,对阻火器应定期性进行检查,保养。 ▲ 阻火器每半年检查一次,检查阻火层芯子是否堵塞,变形,腐蚀等。 ▲
发现被堵塞的阻火层芯子应清洗干净,确保芯子上的每个孔眼畅通,对于变形和腐蚀的阻火层应更换。 ▲ 重新安装阻火层芯子时,应保证结合面严密不得漏气。
【 零部件材料 】

波纹阻火器防爆级别BS5501:ⅡA、ⅡB、ⅡC
公称压力(MPa)0.6~5.0
ZGB-1波纹型环境温度 ℃≤480
密封件材料耐油石棉橡胶、四氟PTFE
阻火芯件材料不锈钢防爆阻火波纹板
ZGB-1波纹型阀体材料碳钢WCB、不锈钢304、316
