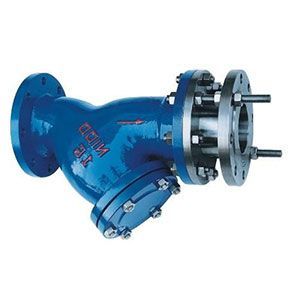

YSTF伸缩过滤器

产品名称：YSTF伸缩过滤器

产品型号：YSTF

连接方式：法兰

结构形式：Y型

驱动方式：手动

产品口径：50mm～400mm

公称压力：1.6MPa

阀体材质：铸钢、铸铁、不锈钢

产品详情

Y型过滤器、Y型伸缩过滤器

产品概述

Y型过滤器，是使用水力控制阀及精密的易堵塞的机械产品所必须具备的过滤设备。通常安装于水力控制阀等设备的进口端，防止颗粒性杂质进入通道，造成堵塞，使阀门或其他设备失灵而不能正常使用。Y型过滤器结构简单，流阻小，可在线排除污物而不需拆除。Y型拉杆伸缩过滤器还具有安装长度可调，装拆方便的特点。可根据需要设置滤网目数，通常范围：水18～30目、蒸气40～100目、油100～480目。

主要零部件材料

零件名称	管体	滤网	伸缩拉杆	O形圈
材料	灰铸铁或球墨铸铁铸钢	不锈钢	碳钢镀锌	丁腈橡胶

主要外形连接尺寸
SY4P-10/16/25型　　　　　　　　　单位：mm

DN		65	80	100	125	150	200	250	300	350	400	450	500
L	螺纹
L	法兰	250	280	350	400	440	500	580	670	780	850	850	100
H	螺纹
H	法兰	198	210	250	305	358	450	503	578	598	618	693	765
H1	螺纹
H1	法兰	270	295	344	422	485	602	710	815	844	872	978	1080

YSTF-10/16型

DN	50	65	80	100	125	150	200	250	300	350	400
L	300	320	380	430	500	550	650	775	900	1025	1150
H	155	183	210	250	305	358	450	503	578	598	618
H1	195	245	295	344	415	485	602	710	815	844	872
