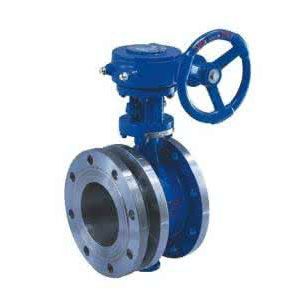

蜗轮伸缩蝶阀

蜗轮伸缩蝶阀

产品名称:蜗轮伸缩蝶阀

产品型号:SD343H

连接方式:法兰

结构形式:三偏心硬密封

驱动方式:蜗轮

产品口径:DN50-2000

公称压力:0.6MPa-1.6

阀体材质:铸铁、铸钢、碳钢、不锈钢、304、316

阀门十大品牌全国服务电话
产品详情


SD343H蜗轮伸缩蝶阀适用于温度≤80℃,公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用,具有补偿管道热胀冷缩的功能。其主要特点如下:设计新颖、合理、结构独特、重量轻、操作方便、启闭迅速;伸缩蝶阀除了能作调节和截流作用、补偿管道温差所产生的热胀冷缩功能外,还能为安装更换、维修阀门提供方便。密封部位可调节更换、密封性能可靠等特点。

设计标准:GB/T12238-1989

法兰连接尺寸:GB/T9113.1-2000;GB/T9113.2-2000

GB/T9115.1-2000;GB/T9115.2-2000

压力试验:GB/T13927-1992;JB/T9092-1999

主要技术参数


公称通径DN(mm)50~2000
公称压力PN(MPa)0.61.01.6
试验压力强度试验0.91.52.4
密封试验0.661.11.76
气密封试验0.60.60.6
适用温度≤80℃
适用介质空气、水、蒸气、煤气、油品等。
驱动形式手动、蜗杆蜗轮传动、气传动、电传动。

主要零件的材质

零件名称材料
阀体铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板铸钢、合金钢、不锈钢、铬钼钢
密封圈橡胶、聚四氟、聚内脂、不锈钢
阀杆2Cr13、不锈钢、铬钼钢
伸缩管铸铁、铸钢、不锈钢、铬钼钢
填料柔性石墨

SD343H-6/10/16系列蜗轮传动法兰式伸缩蝶阀

公称
通径
外形尺寸(参考值)法兰尺寸和螺栓孔尺寸(标准值)
HH1设计最
大长度
设计最
小长度
设计
长度
AB0.6MPa1.0MPa1.6MPa
毫米DD1D2n-dDD1D2n-dDD1D2n-d
5080309186156171180200140110884-14165125994-18165125994-18
65953371901601751802001601301084-141851451184-181851451184-18
80983471981661821802001901501244-182001601328-182001601328-18
1001143732281882081802002101701444-182201801568-182201801568-18
1251284052402012201802002402001748-182502101848-182502101848-18
1501394402462062262702802652251998-182852402118-222852402118-22
2001746122652192424004253202802548-183402952668-2234029526612-22
25021569329524026740042537533530912-1839535031912-2240535531912-26
30024574730825428245056044039536312-2244540037012-2246041037012-26
35027080232727230045056049044541312-2250546042916-2252047042916-26
40030599136830833853558054049546316-2256551548016-2658052548016-30
450325103737031034053558059555051816-2261556553020-2664058554820-30
500360112739233236253558064560056820-2267062058220-2671565060920-33
600445137744137540857066075570566720-2678072568220-3084077072020-36
700505149646040043075055086081077224-2689584079424-3091084079424-36
800560158449944547575055097592087824-30101595090124-33102595090124-39
90063016765204604907505501075102097824-3011151050100128-3311251050100128-39
1000680176060053056590075011751120107828-3012301160111228-3612551170111228-42
12007952018675571623100092514051340129532-3314551380132832-3914851390132832-48
14009002363760683722100092516301560151036-3616751590153036-4216851590153036-48
160011002723860770815100092518301760171040-3619151820175040-4819301820175040-56
180011242844930830880110098020451970171844-3921152020195044-4821302020195044-56
2000129231271020920970110098022652180212548-4223252230215048-4823452230215048-62
