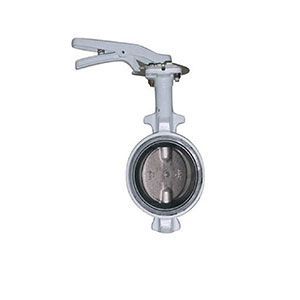

D373H,D343H日标法兰对夹式式硬密封蝶阀

产品名称：D373H,D343H日标法兰对夹式式硬密封蝶阀

产品型号：D373H,D343H

连接方式：对夹式

结构形式：三偏心硬密封

驱动方式：蜗轮

产品口径：50A-1200A

公称压力：10K-16K

阀体材质：HT200 WCB 20# 304 304L 316 316L

产品详情

日标蝶阀用途及特点：

日标蝶阀的主要结构特征为对夹式和法兰式三偏心密封形式，阀座密封圈采用弹性密封和软硬兼容的多层次密封两种结构，其密封性能可靠。确保开启时蝶板不接触密封座，消除了密封座不均匀负载，延长了使用寿命，确保可靠的密封性能，具有耐高温、耐磨损、耐腐蚀等优点。广泛应用于石油、化工及工业环保水处理、高层建筑、给排水等管道上。

日标蝶阀采用标准：

设计标准：APl609-1983

法兰连接尺寸：JISB2212；JlSB2213；JISB2214

结构长度：JlSB2002-1987；

压力试验：JlSB2003-1987；

日标蝶阀主要技术参数：

公称通径	DNmm	2″～48″	2″～48″
公称压力	PNMPa	10K	20K
试验压力	强度试验	1.5MPa	3．0MPa
试验压力	密封试验	1.1MPa	2．2MPa
适用介质	水、蒸汽、油品、海水等
适用温度	-29～550℃

日标蝶阀主要零件的材质：

零件名称	材料
阀体	WCB、304、316、316SS、CF8M
阀板	WCB、304、316、316SS、CF8M
阀杆	304、316、2Crl3、1Crl8Ni9Ti
密封圈	304、316、氟塑料
填料	柔性石墨、氟塑料
传动方式	手柄、蜗轮、气动、电动等

日标蝶阀主要连接尺寸：

公称通径		结构长度标准值	外形尺寸参考值										连接尺寸标准值
公称通径		结构长度标准值	H	D373H			D673H			D973H			10K		20K
mm	inch	L	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-d	D1	Z-d
50	2	43	112	350	180	200	625	245	72	530	250	255	120	4-19	120	8-19
65	21/2	46	115	370	180	200	625	245	72	530	250	255	140	4-19	140	8-19
80	3	49	120	380	180	200	645	245	72	565	250	255	150	8-19	160	8-23
100	4	56	138	420	180	200	675	355	92	600	250	255	175	8-19	185	8-23
125	5	64	164	460	180	200	715	355	92	640	250	255	210	8-23	225	8-25
150	6	70	175	555	270	280	800	355	92	705	300	315	240	8-23	260	12-25
200	8	71	208	605	270	280	850	250	170	775	300	315	290	12-23	305	12-25
250	10	76	243	680	270	280	925	250	170	945	300	315	355	12-25	380	12-27
300	12	83	283	800	380	420	1035	450	220	1070	300	315	400	16-25	430	16-27
350	14	92	310	835	380	420	1070	450	220	1140	300	315	445	16-25	480	16-33
400	16	102	340	915	450	470	1190	450	220	1210	300	315	510	16-27	540	16-33
450	18	114	380	960	480	490	1250	650	280	1335	575	714	565	20-27	605	20-33
500	20	127	410	1020	480	490	1290	650	280	1415	575	714	620	20-27	660	20-33
600	24	154	470	1225	480	490	1455	850	380	1605	656	810	730	24-33	770	24-39
700	28	165	550	1355	640	660	1585	850	380	1844	656	810	840	24-33	900	24-48
800	32	190	640	1470	640	660	1700	1250	380	2040	656	810	950	28-33	1030	24-56
900	36	203	710	1545	750	860	1965	1250	380	2255	785	863	1050	28-33	1140	28-56
1000	40	216	770	1 795	850	900	2015	1250	380	2380	785	863	1160	28-39
1200	48	254	890	1965	850	900	2250	1250	380	2640	785	863	1380	32-39
