蓄能器式快关蝶阀

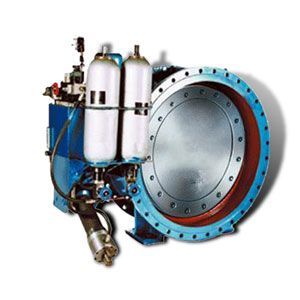

蓄能器式快关蝶阀

产品名称:蓄能器式快关蝶阀

产品型号:KD7X42/3P

连接方式:法兰连接

结构形式:软、硬密封

驱动方式:电动

产品口径:400~1600mm

公称压力:0.6~2.5MPa

阀体材质:铸钢、铸铁、不锈钢

阀门十大品牌全国服务电话
产品详情

一、产品概述

   在煤气余热发电系统和抽汽供热式汽轮机系统中,本西类阀门作为系统安全的保障,得到了日益广泛的应用。其关闭迅速、流通阻力笑、截止可密封等优良性能使其可以代替原来系统设计中电动截止阀和止回阀使用。

二、用途

  本阀主要用在热电厂并联机组和煤气余热发电机组上,用以作为保护系统安全得紧急切断阀门。

三、特点

1、快速关闭时间可达0.5秒,紧急切断安全可靠。

2、三偏心金属密,封结构启闭轻便灵活,密封零泄露。

3、常温介质可选用双偏心软密封结构,造价低,密封可靠。

4、关阀末端缓冲,有效避免阀门惯性冲击。

5、可以用弹簧实现快关,液可以用蓄能器实现快关,两种形式异曲同工,同样安全可靠。

四、主要技术参数


公称通经(mm)400~1600
公称压力(MPa)0.61.01.62.5
     试验压力强度试验0.91.52.43.75
密封试验0.661.11.762.75
工作压力(MPa)0.61.01.6
适用介质水、蒸汽、煤气
适用温度(℃)软密封:≤80℃;硬密封:≤425℃

五、主要零部件材料

零件名称材料
阀体、蝶板灰铸铁、球墨铸铁、碳素钢
阀轴不锈钢
密封圈不锈钢、NBR
填料NBR

六、执行标准

设计参照GB/T 12238、JB/T 5299、JB/T 8527
法兰标准GB/T 17241、GB/T 9113
结构长度标准GB/T 12221
压力试验GB/T 13927

七、KD7X42/3P型弹簧式快关(紧急切断)蝶阀外形主要外形连接尺寸           单位:mm

DNPNLL1L2L3

L4

法兰连接尺寸
4000.62165561449320440

GB/T 17241

GB/T 9113

1.02165561449330440
1.62165561449345440
4500.62225561449370440
1.02225561449380440
1.6225801449395490
5000.62295801449400440
1.02295801449410490
1.62295801449425490
6000.62675801449440490
1.02676251449460490
1.62676251820470490
7000.62926251449436490
1.02926251820550490
1.62926251820570545
8000.63186251820625545
1.03186251820640490
1.63186251820660545
9000.63306251820700545
1.03306251820710545
1.63306751820725545
10000.64106751820760545
1.04106752180770610
1.64106751820790610
12000.64706752180875610
1.04706752180890610
1.64707292180915610
14000.653072921801000610
1.053072921801045720
1.653078121801020720
16000.660078121801120960
1.060078121801140720
1.660078125201170960
