电动调节阀的特点及主要零部件材料

标签:电动调节阀,调节阀 时间:2022年10月04日 阅读

前言:我们北方阀门集团有限公司是坐落在山东潍坊的阀门生产厂家,除了一会要讨论的电动调节阀,调节阀,我们公司还生产、销售各种规格的球阀、闸阀、蝶阀、截止阀等全品类工业阀门,将100%符合标准,100%保证质量,100%让您满意,我们的服务“一切为了客户”。

电子式电动调节阀不平衡力小,允许压差大,通流量大。阀芯为双导向,因此特别适用于压力差、开启压力损失小、关闭泄漏要求不太严格的工艺参数调整系统。广泛应用于化工、冶金制冷、电力、轻工、建材等部门的生产过程控制。它是在以下基础上开发和设计的系列。其技术参数更高,性能指标优越,输出力、直线度、使用寿命和抗振性能均高于系列指标。体积小,重量轻。其调零机构突破了传统模式,简化了结构,提高了可靠性,提高了直线精度。

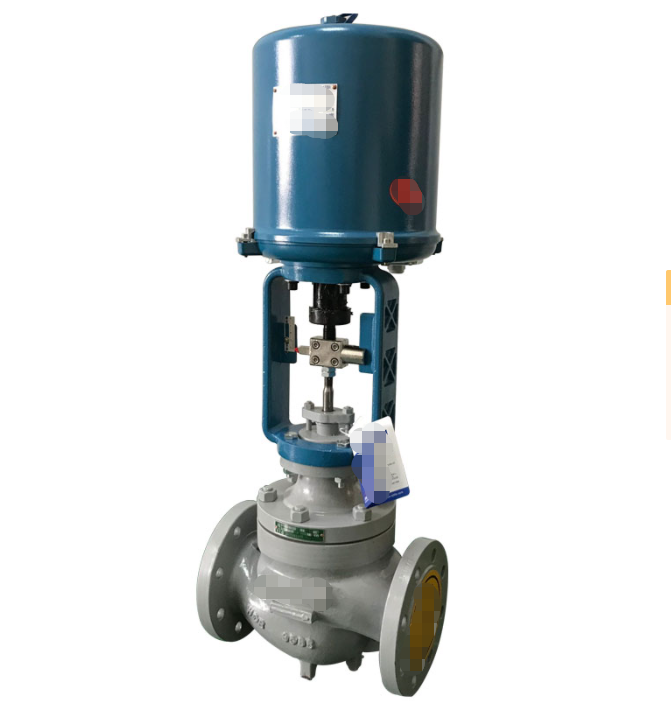

ZDLM型电子式电动调节阀

                         ZDLM型电子式电动调节阀

电动调节阀的特点

1、阀体根据流体力学原理设计,设计了等截面、低流阻的流道,额定流量系数提高30%。

2、可调范围大,固有可调比为50,流量特性包括直线和等百分比。

3、电动套筒调节阀阀芯设有上下均压孔,不平衡力小,阀门稳定性好,套筒互换性强,工作压差大。

4、可调截止型采用软密封结构阀芯,达到VI级泄漏标准(零泄漏)。

5、伺服放大器采用深度动态负反馈,可提高自动调节精度。

6、电动操作器形式多样,可适用于4~20mA。直流或 0~10mA.DC。

7、电子式电动调节阀可通过电流信号直接控制阀门开度,无需伺服放大器。

8、波纹管密封调节阀在动阀杆上形成完全密封,阻断流体泄漏。

电控阀主要部件材料

阀体和阀盖:HT200、ZG230-450、ZG1Cr18Ni9Ti

阀芯:ZG1Cr18Ni9Ti,司太立合金堆焊增强聚四氟乙烯

填料:聚四氟乙烯乙烯基,柔性石墨

推杆、衬套:2Cr13

垫片:橡胶石棉板、10、1Cr18Ni9Ti石棉缠绕垫片

波纹管:1Cr18Ni9Ti

电子电动调节阀主要技术参数

公称通径DN(mm)

(阀座直径dn)

20

25

32

40

50

65

80

100

125

150

200

(10)

(12)

(15)

(20)

额定流量系数

直级

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

690

等百分比

1.6

2.5

4

6.3

10

16

25

40

63

100

160

250

400

630

额定行程(mm)

16

25

40

60

公称压力PN(MPa)

1.0 1.6 4.0 6.4

固有流量特性

直线、等百分比

固有可调比

50

允许泄漏量

单座

硬密封:IV级软密封:VI级

套筒

硬密封:II级软密封:VI级

工作温度t(℃)

-20~200 -40~250 -40~450 -60~450

信号范围(mA.DC)

0~10 4~20

作用方式

电关式电开式

使用环境温度(℃)

电动调节阀:-20~70℃伺服放大器:0~50℃

使用环境湿度

电动调节阀:≤95% 伺服放大器:≤85%

电源电压

220V 50Hz 380V 50Hz 24AC/DC
