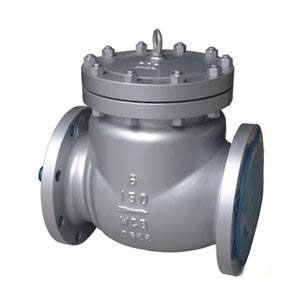

美标止回阀

产品名称：美标止回阀

产品型号：H44W

连接方式：法兰

结构形式：旋启式

驱动方式：手动

产品口径：DN50-1200

公称压力：150LB-600LB

阀体材质：WCB 304 304L 316 316L

产品详情

美标止回阀又称逆止阀（单向阀）①产品的设计制造符合美国国家标准ANSIB16.34，美国石油协会标准APl6D要求。②美标止回阀的阀瓣为旋启式，流道为直通式，水平管道、垂直管道均可安装。 ③美标止回阀的摇杆销轴采用内装式结构，减少了外泄漏缺点。 ④阀体，阀盖为螺栓连接，高压情况下(PN≥10MPa)。中法兰采用内压自密封结构，使得美标止回阀体积小，重量轻，密封可靠。

名称	止回阀
设计标准	APl6D．JlS B2074-2084
结构长度	ANSIB16.10,JISB2002
配管法兰	ANSI B16.5、JISB2212-2214
对焊端尺寸	ANSlB16.25
检验与试	APl6D或APl598,JlSB2003

试压规范

压力等级或公称压力	壳体试验 (Mpa)	密封试验 (MPa)
压力等级或公称压力	壳体试验 (Mpa)	高压液密封	低压气密封
150Lb．PN2.0MPa	2.94	2.16	0.6
300Lb．PN5．OMPa	7.67	5.62
600Lb．PNl O.OMPa	15.3	11.23
JISlOK	2.1	1.6
JIS20K	5.1	3.8

主要零件材料及性能规范

零件名称			材料
阀体阀盖阀瓣摇杆			ASTM A216 WCB			ASTM A351 CFB	ASTM A351 CF8M	ASTM A351 CF3	ASTM A351 CF3M
销轴			1Crl3			OCrl8Ni9	OCrl7Nil2M02	OOCrl9Nil0	OOCrl7Nil4M02
			F6a			304	316	304L	316L
阀瓣		密封面	13Cr	13Cr	STL	本体本体 STL 本体 STLR STL
阀座			13Cr	STL	STL
阀瓣螺母			1Crl3			0Crl8Ni9	OCrl7Nil2M02	00Crl9NilO	OOCrl7Ni4M02
			410			304	316	304L	316L
防松销			OCCr8Ni9				0Crl7Nil2M02	00Crl9NilO	00Crl7Nil4M02
			304				316	304L	316L
垫片			柔性石墨复合垫 (芯板：碳钢或不锈钢)不锈钢带，柔性石墨缠绕垫
中法兰螺栓			350CrM0 ASTM A193 B7			OCr18Ni9 ASTMA193 B8
中法兰螺母			45 ASTM A1 94 2H			OCr18Ni9 ASTM A194 8
适用工况	适用介质		水、蒸汽、油品等			硝酸等腐蚀介质	醋酸等腐蚀介质	强氧化性介质	尿素等腐蚀性介质
	适用温度 (℃)		-29～425			-40～200(超出该温度范围、请在订货时注明)

注： 1如法兰密封面采用凸面以外的型式。请在订货时注明。

[H44]主要连接与外形尺寸及重量

磅级	公称通径(DN)		主要连接尺寸 (mm)							H44外形尺寸	重量 (kg)
磅级	in	mm	L	D	D1	D2	b	f	z-φd	H	重量 (kg)
150Lb (2.0Mpa) (10K)	2	50	203	152	120.5	92	16	1.6	4-19	165	17
	21/2	65	216	178	139.5	105	17.5	1.6	4-19	175	25
	3	80	241	190	152.5	127	19.5	1.6	4-19	190	29
	4	100	292	229	190.5	157	24	1.6	8-19	215	50
	5	125	330	254	216	186	24	1.6	8-22	245	75
	6	150	356	279	241.5	216	25.5	1.6	8-22	265	85
	8	200	495	343	298.5	270	29	1.6	8-22	320	150
	10	250	622	406	362	324	30.5	1.6	12-25	365	240
	12	300	698	483	432	381	32	1.6	12-25	415	350
	14	350	787	533	476	413	35	1.6	12-29	460	460
	16	400	864	597	540	470	37	1.6	16-29	495	580
	20	500	978	698	635	584	43	1.6	20-32	590	840
	24	600	1295	813	749.5	692	48	1.6	20-35	650	1140
	28	700	1448	927	863.5	800	71.5	1.6	28-35
300Lb (5.0MPa) (20K)	2	50	267	165	127	92	22.5	1.6	8-19	190	28
	21/2	65	292	190	149	105	25.5	1.6	8-22	205	33
	3	80	318	210	168	127	28 5	1.6	8-22	220	45
	4	100	356	254	200	157	32	1.6	8-22	245	70
	5	125	400	279	235	186	35	1.6	8-22	275	110
	6	150	444	318	270	216	36.5	1.6	12-22	295	150
	8	200	533	381	330	270	41.5	1.6	12.25	330	230
	10	250	622	444	387.5	324	48	1.6	16-29	420	390
	12	300	711	521	451	381	51	1.6	16-32	480	520
	14	350	838	584	514.5	413	54	1.6	20-32	535	710
	16	400	864	648	571.5	470	57.5	1.6	20-35	585	890
	20	500	1016	775	686	584.5	63.5	1.6	24-35	685	1360
	24	600	1364	914.5	813	692.5	70	1.6	24-41	785	2040
600Lb (10.0MPa)	2	50	292	165	127	92	26	6.4	8-19	210	32
	21/2	65	330	190	149	100	29	6.4	8-22	230	42
	3	80	356	210	168	127	32	6.4	8-22	255	60
	4	100	432	273	216	157	38	6.4	8-25	295	95
	5	125	508	330	266.5	186	45	6.4	8-29	310	120
	6	150	559	355.5	292	216	47.5	6.4	12-29	365	220
	8	200	660	419.5	349	270	56	6.4	12-32	420	390
	10	250	787	508	432	324	63.5	6.4	16-35	505	630
	12	300	838	559	489	381	66.5	6.4	20-35	545	870
	14	350	889	603.5	527	413	710	6.4	20-38	600	940
	16	400	991	686	603	470	76.5	6.4	20-41	650	1100

注：①如法兰密封面采用凸面以外的形式，请在订货时注明。2压力900、1500Lb止回阀尚有生产。
