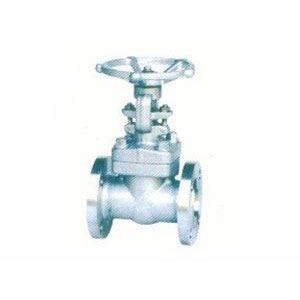

法兰闸阀

产品名称:法兰闸阀

产品型号:Z41Y

连接方式:法兰式

结构形式:明杆楔式

驱动方式:手动

产品口径:DN15-DN50

公称压力:150LB-1500LB

阀体材质:锻钢

阀门十大品牌
产品详情

锻钢法兰闸阀产品简介:

锻钢法兰闸阀适用于Class150~2500LB、工作温度-29~425℃(碳钢)或 -29~500℃(不锈钢)的小口径管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。在石油管道上应用较多。

锻钢法兰闸阀工作原理:

锻钢法兰闸阀有三种体盖连接设计形式。第一种是体盖螺栓连接锻钢闸阀,按这种连接形式设计的阀门,其阀体与阀盖用螺栓连接,缠绕式垫片密封,优点是便于维修。第二种体盖焊接连接锻钢闸阀,按这种连接形式设计的阀门,其阀体与阀盖全焊密封,优点是无外泄漏。第三种是压力自紧式阀盖锻钢闸阀,按这种连接形式设计的阀门,其阀体与阀盖用螺蚊连接,内压自密封环密封,优点是内部压力越大,其密封性能越好。

锻钢法兰闸阀产品特点:

采用压力自紧式密封,阀体支管两端为焊接连接。

阀坐、阀瓣密封面采用钴基硬质合金等离子喷焊而成,耐磨、抗擦伤性能好。

阀杆经抗腐蚀性氮化处理,有良好的抗腐蚀性和抗擦伤性。

法兰式锻钢闸阀 150Lb-600Lb



锻钢法兰闸阀标准材质明细表


序号零件名称CS to ASTMAS to ASTMSS to ASTM
Type A105NType F22Type F304(L)Type F316(L)
1阀体A105NA182 F22A182 F304(L)A182 F316(L)
2阀座A276 420A276 304A276 304(L)A276 316(L)
3闸板A182 F430A182 F304A182 F304(L)A182 F316(L)
4阀杆A182 F6aA182 F304A182 F304(L)A182 F316(L)
5垫片316夹柔性石墨316夹PTFE
6阀盖A105A182 F22A182 F304(L)A182 F316(L)
7阀盖 螺栓A193 B7A193 B16A193 B8A193 B8M
8圆柱销A276 420A276 304
9填料压套A276 410A182 F304(L)A182 F316(L)
10活节螺栓A193 B7A193 B16A193 B8A193 B8M
11填料压板A105A182 F304
12螺母A194 2HA194 4A194 8A194 8M
13阀杆螺母A276 420
14锁紧螺母A194 2HA194 4A194 8A194 8M
15铭牌SS
16手轮A197
17润滑垫片A273 431
18填料柔性石墨PTFE
适用介质水、蒸汽、油品等水、蒸气、油品等硝酸、醋酸等
适用温度-29°C~425°C-29°C~550°C-29°C~200°C

※注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(mm)和重量(Kg)

NPS1/23/4111/411/22
L(RF)
L1(BW)
150Lb108117127140165203
300Lb145152165178190216
600Lb165190216229241292
H(开)150,300Lb158169197236246283
600Lb169197236246283320
W100100125160160180
重量150RTJ4.55.28.211.512.520.3
BW2.83.35.47.18.212.5
300RTJ4.86.29.31415.523.4
BW3.54.46.88.19.215.4
600RTJ5.97.410.416.217.518.3
BW4.55.18.210.512.420.1

法兰式锻钢闸阀 900Lb-1500Lb

标准材质明细表

序号零件名称CS to ASTMAS to ASTMSS to ASTM
Type A105NType F22Type F304(L)Type F316(L)
1阀体A105NA182 F22A182 F304(L)A182 F316(L)
2阀座A276 420A276 304A276 304(L)A276 316(L)
3闸板A182 F430A182 F304A182 F304(L)A182 F316(L)
4阀杆A182 F6aA182 F304A182 F304(L)A182 F316(L)
5垫片316夹柔性石墨316夹PTFE
6阀盖A105A182 F22A182 F304(L)A182 F316(L)
7阀盖 螺栓A193 B7A193 B16A193 B8A193 B8M
8圆柱销A276 420A276 304
9填料压套A276 410A182 F304(L)A182 F316(L)
10活节螺栓A193 B7A193 B16A193 B8A193 B8M
11填料压板A105A182 F304
12螺母A194 2HA194 4A194 8A194 8M
13阀杆螺母A276 420
14锁紧螺母A194 2HA194 4A194 8A194 8M
15铭牌SS
16手轮A197
17润滑垫片A273 431
18填料柔性石墨PTFE
适用介质水、蒸汽、油品等水、蒸气、油品等硝酸、醋酸等
适用温度-29°C~425°C-29°C~550°C-29°C~200°C

※注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(mm)和重量(Kg)

NPS1/23/4111/411/22
L(RTJ)900-1500Lb216229254279305371
L1(BW)900-1500Lb216229254279305368
H(开)197197236246283330
W125125160160180200
重量RTJ7.211.515.616.222.632.8
BW5.29.312.413.818.927.5
