工业阀门
刀闸阀

刀闸阀

产品名称:刀闸阀

产品型号:PZL73H、PZL73X、PZL73Y、PZL43H、PZL43F、PZL43X

连接方式:对夹式

结构形式:明杆楔式双闸板

驱动方式:手动

产品口径:DN50~DN1200

公称压力:1.0~1.6MPa

阀体材质:铸铁、铸钢、不锈钢

阀门十大品牌
产品详情

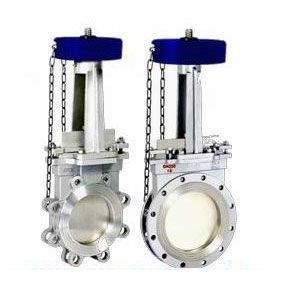

链轮刀闸阀(暗杆,对夹式,梅花形)设计紧凑、占据空间小、重量轻、易于安装、耐磨防堵措施完善,便于维修,使用寿命长。广泛应用于食品饮料、造纸、纸浆工业、工业污水、城市污水处理、化工厂、散状物料输送、飞灰处理行业。

链轮刀闸阀设计标准

法兰标准

GB/T 9113.1-2000

JB/T 79.1-1994

HG 20592-2009

ASME B 16.5 EN 10920-1:2001

强度及密封试验标准

JB/T 9092 -1999

硬度密封等级

MSS SP 81-2001 40ml/inch

压力-温度额定值

GB/T 12224 -2007

ASME B16.34 -2003

ISO 7005-1

结构长度标准

MSS SP 81-2001

GB/T 12221-2005 J16 链轮刀闸阀密封等级: V级 Ⅵ级

链轮刀闸阀特点:

1、采用全圆形的通道设计,刀板底端加工成刀刃,光洁度高,保证了良好的密封性。

2、在刀板上端安装有PTFE、刮泥器,可防止粉尘砂砾等擦伤性物质进入填料盒。

3、聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在刀闸阀的进口端,可防止颗粒物料直接冲刷在密封上,从而可改善的工作条件,延长寿命。

4、根据需要,可在阀体四周设置多个冲洗口,直接用空气、蒸汽或水进行冲洗,防止沉淀物逐渐堆积,对于输入困难的流体特别适用。

5、刀型闸阀设计紧凑、占据空间小、重量轻、易于安装、耐磨防堵措施完善,便于维修,使用寿命长。广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛放慢的环境条件下。

产品:PZL73H链轮刀闸阀

主要性能规范:


公称压力(MPa)壳体试验(MPa)密封试验(MPa)工作温度适用介质
1.0
1.6
1.5
2.4
1.1
1.8
≤100℃
≤425℃
纸浆、污水、煤浆、灰、渣水混和物

主要零部件材质:


体、盖闸阀阀杆密封面
不锈钢、碳钢、灰铸铁碳钢、不锈钢不锈钢橡胶、四氟、不锈钢、硬质合金


主要外形及连接尺寸(mm):PZL73H、PZL73X、PZL73Y、PZL43H、PZL43F、PZL43X


MPaDNLD1D2Hn-MMPaDNLD1D2Hn-M
0.6
MPa
5048901103254-M121.0
MPa
50481001253254-M16
65481101303404-M1265481201453404-M16
80511251503554-M1680511351603554-M16
100511451704054-M16100511551804058-M16
125571752004408-M16125571852104408-M16
150572002255208-M16150572102405208-M20
200702552805808-M16200702652955808-M20
2507031033567012-M162507032035067012-M20
3007636239582012-M203007636840082012-M20
3507641244592512-M203507642846092516-M20
40089462495103016-M2040089482515103016-M22
