弹性座封闸阀

弹性座封闸阀

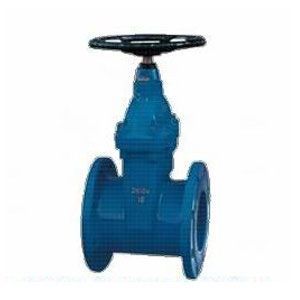

产品名称:弹性座封闸阀

产品型号:Z41X、Z45X

连接方式:法兰式

结构形式:明杆楔式,暗杆楔式

驱动方式:手动

产品口径:DN15-400(可以根据您的要求定做)

公称压力:1.0MPa(可以根据您的要求定做)

阀体材质:铸铁、铸钢、碳钢、不锈钢、304、316

阀门十大品牌
产品详情

Z41X、Z45X弹性座封闸阀利用弹性闸板产生微量变形的补尝作用,达到良好的密封效果,该阀具有开关轻巧,密封可靠弹性记忆佳及使用寿命长等显著优点。可广泛应用于自来水、污水、建筑、食品、电力、医药、冶金、轻纺、能源系等流体管线上作为调节和截流装置使用。我厂生产的软密封闸阀采用无凹腔结构,阀体阀盖内外表面喷涂环氧树脂,闸板表面包覆橡胶,这样从根本上杜绝了腐蚀发生的可能性,阀杆密封处舍弃填料而采用“O”形密封圈,使得蜜蜂更加可靠。根据需要,本闸阀可以采用操作杆、手轮、电动及气动等方式操作。

二、结构特点

1、整体阀盖暗杆设计,结构紧凑;阀杆螺母与闸板两体结构,无卡阻现象发生;直通道,无泄留凹腔;阀杆密封采用“O”形密封圈。

2、有优秀的防腐性能,壳体内,外表面喷涂环氧树脂,需要时内表面衬搪瓷;连接螺栓采用内六角螺栓,顶部胶封。

3、可靠的卫生性环氧树脂符合卫生标准GB/T17219-1998,闸板整体包覆符合卫生检验的橡胶;阀杆、阀杆螺母等零件采用不受水腐蚀的不锈钢或青铜等到材料。适用饮用水、给排水、污水处理、天然气与煤气、工业以及食品等行业。

主要性能参数


压力等级1.0MPa、1.6MPa、2.5MPa
阀体耐压1.5MPa、2.4MPa、3.75MPa
密封试验1.1MPa、1.76MPa、2.75MPa
工作温度0~80℃
适用介质水、油、蒸气等

主要零件材料

序号名称材料序号名称材料
1阀体球墨铸铁8止推垫锡青铜
2闸板球墨铸铁外覆EPDM9轴套锡青铜
3螺栓镀锌10螺栓镀锌
4密封圈NBR11轴盖球墨铸铁
5阀盖球墨铸铁12防尘罩NBR
6阀杆不锈钢13手轮铸铁
7“O”形密封圈NBR14紧固螺母镀锌

主要尺寸及重量

型号公称口径DNmmLD1DZ-ΦdH
1.0MPa1.6MPa1.0MPa1.6MPa
RVC(H)X
Z45X
Z41X
501801251654-Φ18268
651901451854-Φ18296
802401602008-Φ18340
1002501802358-Φ18367
1252542102508-Φ18424
1502802402908-Φ23515
2003002953408-2312-23550
25038035035541012-2312-25685
30040040041046012-2312-25760
35043046047052016-2316-25845
40040651552558016-2616-30945
45043256558564020-2620-301020
50045762065071520-2620-341140
60050872577084020-3020-361320
