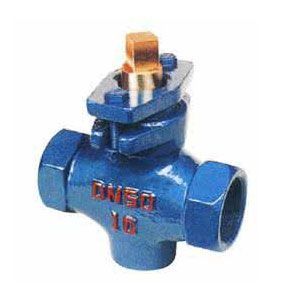

二通内螺纹铜芯旋塞阀
产品名称：二通内螺纹铜芯旋塞阀
产品型号：X13T-1.0
连接方式：内螺纹
结构形式：二通
驱动方式：手动
产品口径：DN15-DN300
公称压力：1.0MPa
阀体材质：铸铁、铸钢、碳钢、不锈钢
产品详情
二通内螺纹铜芯旋塞阀
X13T-1.0二通内螺纹铜芯旋塞阀主要性能规范
| 型号 | 公称压力 PN（MPa） | 试验压力PS（MPa） | 适用介质 | 工作温度（℃） | |
| 壳体 | 密封 | ||||
| X13T-1.0 | 1.0 | 1.5 | 1.1 | 水、蒸汽、油品 | ≤100 |
主要尺寸
| 公称通径 DN（mm） | 管螺纹 G | 尺寸（mm） | ||||
| L | □S | □S1 | h2 | H | ||
| 15 | 1/2 | 85 | 30 | 12 | 26 | 99 |
| 20 | 3/4 | 90 | 36 | 16 | 34 | 124 |
| 25 | 1 | 110 | 46 | 18 | 38 | 133 |
| 32 | 11/4 | 130 | 55 | 18 | 45 | 152 |
| 40 | 11/2 | 150 | 60 | 26 | 55 | 212 |
| 50 | 2 | 170 | 75 | 28 | 74 | 260 |
| 65 | 21/2 | 220 | 90 | 32 | 82 | 295 |
| 80 | 3 | 250 | 105 | 36 | 125 | 327 |
| 100 | 4 | 300 | 140 | 46 | 135 | 425 |
主要材料
| 零件名称 | 阀体 | 塞子 | 填料压盖 | 填料 |
| X13T-1.0 | 铸铁 | 铸铜 | 铸铁 | 油浸石棉盘根 柔性石墨 |
