衬氟旋塞阀

衬氟旋塞阀

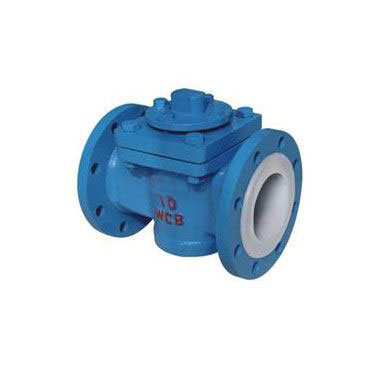

产品名称:衬氟旋塞阀

产品型号:X43F46-16 X44F46-16 X43F4-16 X44F4-16

连接方式:法兰

结构形式:法兰

驱动方式:手动

产品口径:15-300(mm)

公称压力:PN1.0-PN1.6

阀体材质:铸铁 铸钢 不锈钢

阀门十大品牌全国服务电话
产品详情

一、概述:

X43F46衬氟旋塞阀适用在-50~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强大碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

  X43F46系列衬氟旋塞阀结构紧凑合理,阀体内腔空间最小,减小了介质滞留,另外,特殊的模压工艺,使密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏;该系列是为各种强腐蚀性介质管路的自动启闭控制而设计的,广泛适用于石油、化工、染化、农药、制酸制碱等行业,是目前防腐阀门设备最理想的选择之一。

  X43F46系列衬氟旋塞阀衬氟旋塞阀结采用氟塑料F46(FEP),壳体采用熔模精密铸造,强度高、外观光洁,与液体接触部分全部为氟塑料,因此可在-50℃~120℃范围内长期使用于任意浓度的腐蚀性管路、管线工作。

二、X43F46衬氟旋塞阀主要安装尺寸



公称通径
DN(mm)
尺寸(mm)
LDD1D2□Sz-φdH1
50170160125100324╳φ18315
65220180145120364╳φ18360
80250195160135464╳φ18455
100300215180155508╳φ18500
125350245210185558╳φ18510
150400280240210608╳φ23605
200450335295265608╳φ23760
2505303903503208512╳φ23800
30058044040036810012╳φ23820

本文来自:北方阀门集团有限公司,转载请注明出处:http://www.zgbffm.com/html/cpxt/tltxfmxl_53_1184.html

上一篇:衬氟截止阀
相关产品

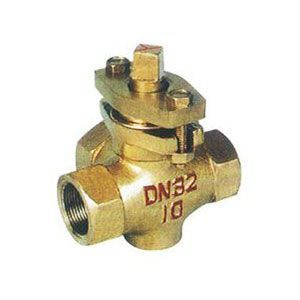

  1. X13W-1.0T二通内螺纹全铜旋塞阀

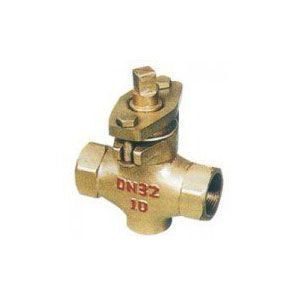

  2. 二通内螺纹全铜旋塞阀X13W-1.0T

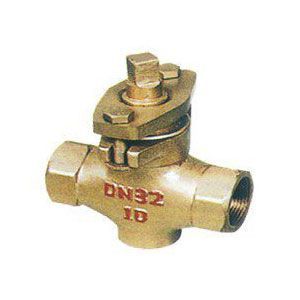

  3. X44W-10T三通内螺纹全铜旋塞阀

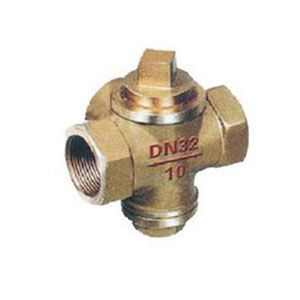

  4. 三通内螺纹全铜旋塞阀X16W-1.0T
