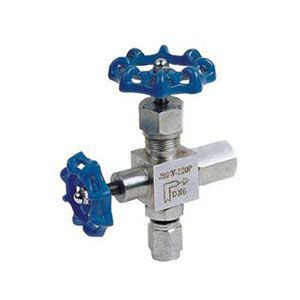

压力计截止阀J29W
产品名称：压力计截止阀J29W
产品型号：J29W
连接方式：外螺纹
结构形式：直通式
驱动方式：手动
产品口径：DN3
公称压力：1.6-32.0MPA
阀体材质：不锈钢304，316
产品详情
压力计截止阀J29W产品简介:
压力计截止阀J29W产品直角十字,双手轮开关设计,接口为内螺纹连接。压力计截止阀J29W锥面或球面密封,型号分别有J29W，J29H型号。本产品广泛应用与化工、电力、冶金等工业及建筑上的测量管道上使用.
压力计截止阀J29W性能及参数:
1.适用工作温度: -29℃～+538℃.
2.公称压力: ≤10000Psi.
3.适用介质: 水,油,气等腐蚀性与非腐蚀性介质.
4.制造标准: GB/T12224-2005 JB/T7747-1995.
5.阀门检验与试验: GB/T13927-1992。
压力计截止阀J29W主要零部件材料:
| 序号 | 零件名称 | 材质 |
| 1 | 螺纹套 | 20# A105 SS304 SS304L SS316 SS316L |
| 2 | 管接头 | 20# A105 SS304 SS304L SS316 SS316L |
| 3 | 垫片 | 紫铜 PTFE RTFE |
| 4 | 螺纹套 | 20# A105 SS304 SS304L SS316 SS316L |
| 5 | 阀体 | 20# A105 SS304 SS304L SS316 SS316L |
| 6 | 填料垫 | PTFE 柔性石墨 金属盘根 |
| 7 | 填料 | PTFE 柔性石墨 |
| 8 | 填料压盖 | 20# A105 SS304 SS304L SS316 SS316L |
| 9 | 锁紧螺母 | 20# A105 SS304 SS304L SS316 SS316L |
| 10 | 阀杆 | 20# A105 SS304 SS304L SS316 SS316L |
| 11 | 手轮 | 20# A105 SS304 SS304L SS316 SS316L |
| 12 | 带帽螺母 | 20# A105 SS304 SS304L SS316 SS316L |
| 13 | 阀杆 | 20# A105 SS304 SS304L SS316 SS316L |
压力计截止阀J29W技术图纸及外型结构尺寸:
| 型号 NO. | 公称通径 DN | M1 | M2 | L | L2 | H | D0 |
| J29W/H-1 | DN3 | M20X1.5 | M14X1.5 | 60 | 56 | 86 | ø70 |
