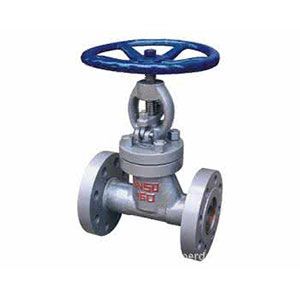

L41H锻钢节流阀

截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。

产品介绍：

锻钢截止阀主要用来接通或截断管路中的介质，一般不用于调节流量。

应用范围：

锻钢截止阀可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等体管线上作为截流装置使用。

结构设计和规范

锻钢截止阀制造按API602,BS5352,ANSI/ASME B16.34,试验与验收按API 598,标识按照MSS SP-25。

锻钢截止阀结构型式

1.全通径或缩径

2.结构长度按ANSI/ASME B16.10

3.法兰按ANSI/ASME B16.5

4.自密封阀盖

5.明杆带支架

6.两端自动调整的填料压套；

7.本体倒密封

8.整体阀体法兰

9.对焊端按ANSI/ASME B16.25

10.环连接阀体阀盖垫片

11.用缠绕式垫片的螺栓型阀盖、螺纹密封、焊接型阀盖，或自密封阀盖

锻钢法兰端截止阀150Lb~600Lb

全径或缩径

明杆支架式

自定心压板压套式

螺栓连接、缠绕垫片密封式阀盖；螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖

整体式上密封座

阀瓣可变换为节流型、针型、球型和止回阀。

锻钢截止阀其选用原则是：

1、高温、高压介质的管路或装置上宜选用截止阀。如火电厂、核电站，石油化工系统的高温、高压管路上。

2、管路上对流阻要求不严的管路上。即对压力损失考虑不大的地方。

3、小型阀门可选用针阀、仪表阀、取样阀、压力计阀等。

4、有流量调节或压力调节，但对调节精度要求不高，而且管路直径又比较小，如公称通经≤50mm 的管路上，宜选用。

5、合成工业生产中的小化肥和大化肥宜选用公称压力PN160 公称压力16MPa 或PN320 公称压力32MPa 的高压角式截止阀或高压角式节流阀。

6、氧化铝拜耳法生产中的脱硅车间、易结焦的管路上，易选用阀体分开式、阀座可去处的、硬质合金密封副的直流式截止阀或直流式节流阀。

7、城市建设中的供水、供热工程上，公称通经较小的管路，可选用截止、平衡阀或柱塞阀，如公称通经小于150mm的管路上。

锻钢截止阀结构特点：

锻钢截止阀有三种阀盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片 (316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊接连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密封环密封。

设计制造标准：GB/T12235、APl602、BS5352、ASME B16.34。

结构长度标准：GB/T 12221-2005

连接端标准：承插端符合ASME B16.11，螺纹端符合ASME B1.20.1

压力温度等级：GB/T 12224-2005

试验检验标准：GB/T 13927-2008、APl598

锻钢截止阀零件材料与工况

锻钢截止阀外形尺寸： 尺寸（mm）和重量（kg）
