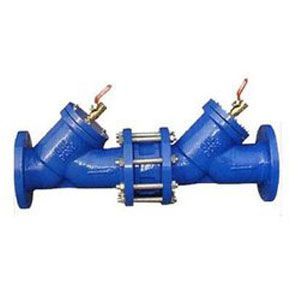

防污隔断阀HS41X
产品名称：防污隔断阀HS41X
产品型号：HS41X
连接方式：法兰式
结构形式：
驱动方式：手动
产品口径：50～600mm
公称压力：1.0MPa～2.5MPa
阀体材质：铸钢、铸铁、不锈钢
产品详情
一、产品概述：
HS41X防污隔断阀,是一种安装在各类管路系统中用于严格阻止介质倒流，保护其后的介质或设备不受污染的止逆类阀门。由两个串联的止回阀和过渡部分组成，密封严密，确保介质无一点回流，安全可靠，使用寿命长。
二、主要技术参数：
公称压力：1.0～2.5MPa
公称通径：50～600mm
适用介质：水
适用温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准：GB/T 13927 API598
| 型号： | HS41X |
| 口径： | 50～600mm |
| 压力： | 1.0MPa～2.5MPa |
| 材质： | 铸钢、铸铁、不锈钢 |
三、主要部件材料：
| 序号 | 零部件名称 | 材质 |
| 1 | 阀体 | 铸铁、球墨铸铁、铸钢 |
| 2 | 阀盖 | 铸铁、球墨铸铁、铸钢 |
| 3 | 阀盘 | 球墨铸铁 |
| 4 | 弹簧 | 不锈钢、铬钒钢 |
| 5 | 防污阀 | 黄铜 |
四、HS41X防污隔断阀主要外形连接尺寸单位：mm
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 458 | 482 | 551 | 653 | 735 | 793 | 1008 | 1186 | 1340 | 1505 | 1670 | 1886 | 1986 | 2318 |
| H | 210 | 235 | 264 | 308 | 356 | 400 | 503 | 595 | 705 | 705 | 905 | 910 | 921 | 1210 |
