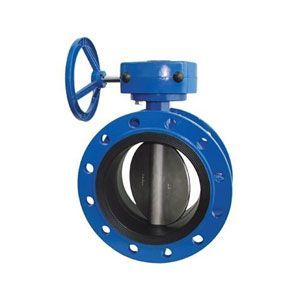

法兰式衬氟蝶阀
法兰式衬氟蝶阀

产品名称:法兰式衬氟蝶阀

产品型号:D341X,D941X

连接方式:法兰

结构形式:中线式

驱动方式:蜗轮

产品口径:DN50~DN2000mm

公称压力:0.6MPa~1.6MPa

阀体材质:HT200,WCB

阀门十大品牌
产品详情


【产品用途】

        D41X、D341X、D641X、D941X型 中线法兰蝶阀公称压力≤1.6MPa的食品,医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

【产品特点】

  1、  设计新颖、合理、结构独特、重量轻、操作方便、启闭迅速。

  2、  由扭矩产生弹性密封。

  3、  密封部位可调节更换,密封性能可靠等特点。

  4、  驱动方式涡轮传动、电动、气动可选。

【执行标准】

  设计规范:    GB/T 12238

  结构长度:    GB/T 12221

  法兰连接:    GB/T 9113

  试验与检验:GB/T 13927

【性能参数】


型号D341X-10
D341X-16
D341F-10
D341F-16
D641X-10
D641X -16
D641F -10
D641F-16
  D941X-10 D941X-16 D941F-10 D941F-16
工作压力(MPa)1.0~1.6 (PN10-PN16)
适用温度(℃)≤180℃
适用介质空气、水、蒸气、煤气、油品等
材料阀体铸铁 球铁 碳钢 不锈钢 铝合金
蝶板铸铁 球铁 碳钢 不锈钢 铝合金
阀杆2Cr13 F304 F316
密封面橡胶 NBR EPDM PTFE
填料柔性石墨 PTFE
