冶金阀门厂家北高科集团技术部整理，气动开关蝶阀按连接方式分为法兰式和对夹式，按密封材质不同分为金属密封与软密封，可适用各种不同介质、不同温度及不同工况的场合当中，具有适应性强，密封性能好，安装方便等优点。气动切断蝶阀可广泛应用于蒸汽、燃气、环保、石油、化工、污水等工业管道中作远距离集中控制或就地控制。

本实用新型公开了一种气动对夹式软密封碟阀,属于蝶阀技术领域,包括阀座和内管,所述阀座的内壁中部固定连接有阀板,且阀板的顶端被阀座上方的阀杆嵌入,所述阀板的外侧套接有叠式密封圈,在阀板两侧的阀座内壁粘连有软性橡胶圈A和软性橡胶圈B,阀板在阀杆的驱动下可在阀座内转动到常开状态时,阀板外侧叠式密封圈压迫软性橡胶圈A和软性橡胶圈B后跟随阀板转动,此时叠式密封圈受到冲击,当阀板转动到常闭状态时叠式密封圈贴合阀座内壁,此时在介质的压力作用下软性橡胶圈A和软性橡胶圈B受压贴向阀板的侧面形成压力密封结构,进而在叠式密封圈密封性不良时,阀板外侧还存在有压力密封结构.气动软密封蝶阀亦属中线软密封蝶阀，是管线优先选用的常规蝶阀，具有结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物。且重量轻，安装方便，驱动扭矩较小的优点。气动软密封蝶阀既可作切断介质用，又可作调节介质的流量用。阀体密封圈分丁晴橡胶、四氟橡胶，泄露量可达零。选用不同材料的零件，配用不同材料的密封圈，可适应不同的介质、工况，使成本与性能达到最佳效果。

气动对夹式软密封蝶阀在工业气体管路应用特点：

1、小巧轻便，容易拆装及维修，并可在任意位置安装。

2、结构简单、紧凑，操作扭矩小，90°回转开启迅速。

3、流量特性为直线，调节性能好。

4、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。

5、蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5万次以上仍保持零泄漏。

6、密封件可更换，且密封可靠达到双向密封。　

7、蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。

8、气动软密封蝶阀可设计成法兰连接和对夹连接。

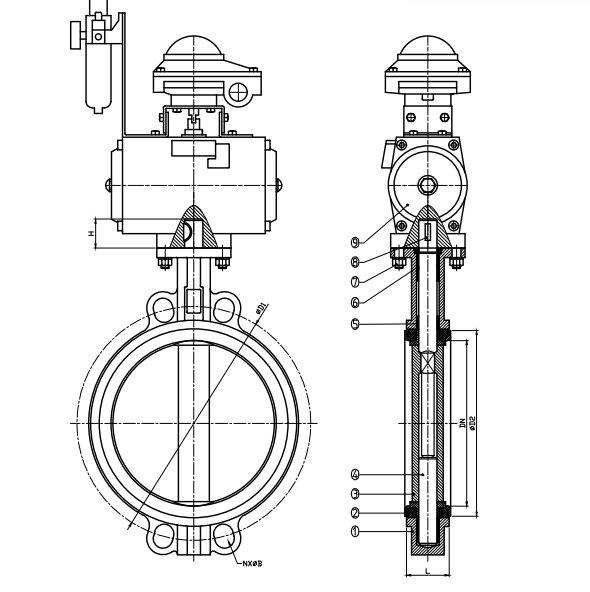

气动对夹式软密封蝶阀在工业气体管路应用零部件材料

气动对夹式软密封蝶阀在工业气体管路应用技术参数

气动对夹式软密封蝶阀在工业气体管路应用执行器参数

气动对夹式软密封蝶阀在工业气体管路应用性能规范

气动对夹式软密封蝶阀在工业气体管路应用优点：

1，气动切断蝶阀结构简单，且易于安装和拆卸、维修方便，适用范围广泛。

2，双向密封功能，可安装于任意方向，安装时不受介质流向和空间位置的影响。

3，气动切断蝶阀仅需旋转碟板90度即可完成开关动作，操作扭矩小、省力、且开关速度快。

4，单作用形式的执行机构，可有效防止工作中气源断掉或管路故障时，自动弹簧复位关闭或开启阀门。

5，气动切断蝶阀接收控制系统的开关量信号来准确控制阀门开关，从而达到对管路中的介质进行严密切断。

一般用于工业管道中对介质进行开关两位的切断控制，利用气源压力带动碟板做全开或者全开的动作。气动开关蝶阀根据作用形式一般可以分为常开型或者常闭型，即阀门在不工作的状态下为打开或者关闭，它可在没有气源、断电或者气路有故障的情况下自动复位到开启或关闭的状态。气动切断蝶阀的启闭速度非常快，特别适用于快速开关或紧急切断的场合。

在使用工业气体的过程中，应事先了解所用工业气体的相关知识及安全注意事项，避免安全事故的发生，以下对相关问题做了总结，希望对大家有所帮助。
