气动开关型软密封蝶阀应用案例

标签:冶金阀门,气动开关型软密封蝶阀 时间:2022年02月19日 阅读

前言:我们北方阀门集团有限公司是坐落在山东潍坊的阀门生产厂家,除了一会要讨论的冶金阀门,气动开关型软密封蝶阀,我们公司还生产、销售各种规格的球阀、闸阀、蝶阀、截止阀等全品类工业阀门,将100%符合标准,100%保证质量,100%让您满意,我们的服务“一切为了客户”。

冶金阀门厂家北方阀门集团技术部整理,气动开关型软密封蝶阀是由气动执行机构及直通铸造蝶阀阀体组成,蝶阀采用多层次金属硬密封结构或者四氟软密封结构,配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。气动开关蝶阀是以压缩空气为动力,阀杆带动阀芯在阀体内转动90℃,可以实现全开——全闭的动作。该阀门按其密封性能分为金属密封与软密封。

气动开关蝶阀具有结构紧凑,体积精小,运行可靠,密封性好,维修容易,安装方便,适应性强等优点。气动开关蝶阀广泛应用于石油、化工、轻工、制药、造纸、汽车等工业自动控制系统中作远距离集中控制或就地控制。

气动开关型软密封蝶阀应用案例优点:

1,气动切断蝶阀结构简单,且易于安装和拆卸、维修方便,适用范围广泛。

2,双向密封功能,可安装于任意方向,安装时不受介质流向和空间位置的影响。

3,气动切断蝶阀仅需旋转碟板90度即可完成开关动作,操作扭矩小、省力、且开关速度快。

4,单作用形式的执行机构,可有效防止工作中气源断掉或管路故障时,自动弹簧复位关闭或开启阀门。

5,气动切断蝶阀接收控制系统的开关量信号来准确控制阀门开关,从而达到对管路中的介质进行严密切断。

单作用气动蝶阀,结构简单,体积小重量轻,造价低,气动碟阀该特点尤其显著,安装在高空暗道,经过二位五通电磁阀控制操作方便,也可调节流量介质。流体阻力较小,中大口径的气动碟阀全开时有效流通面积较大,启闭迅速省力,碟板旋转90角度即可完成启闭,由于转轴两侧碟板手介质作用力接近相等,而产生的转矩方向相反,因而启闭力矩较小,低压下可实现良好的密封,碟阀密封材料有丁晴橡胶、氟橡胶,食用橡胶,衬四氟故密封性能良好,其中硬密封碟阀为软硬层叠式金属片具有金属硬密封和弹性密封的重优点,无论在低温情况下均具有优良的密封性能。


气动开关型软密封蝶阀应用案例主要技术参数

序号

品  名

型 号 及 规 格

单位

数量

1

切断阀

气动软密封蝶阀D671X-16Q   DN80  PN16

介质:空气,气体     执行

2

阀体

阀体形式直通铸造蝶阀
公称通径DN50~600mm
公称压力PN1.0、1.6、2.5MPa
法兰标准JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等

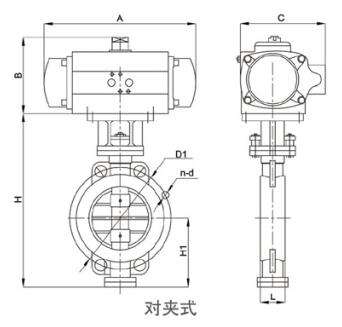

连接形式法兰式、对夹式
阀盖形式一体式
压盖型式压盖压紧式
密封填料V型聚四氟乙烯填料、柔性石墨填料

阀内件

阀板形式垂直板式(蝶形)
流量特性线性

执行机构

执行器型号GT系列、SR系列、AT系列、AW系列单双作用气动执行器
供气压力400~700KPa
气源接口G1/4"、G1/8"、G3/8"、G1/2"
环境温度-30~+70℃
作用形式单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等


注:如需详细执行器参数,请进入气动执行器页面进行查阅。

气动开关型软密封蝶阀应用案例

双作用的气动阀门就是指阀门的打开和关闭都需要向执行器输入压缩空气。也就是常说的气开和气关。而单作用的工作模式则是指压缩空气的用力之下将阀门打开或关闭,在失气或失电后,由于弹簧的作用力之下使阀门回复到初使之下。感觉单作用的似乎更符合需求,但是不知道这个的关闭时间如何。因为他们需要阀门关闭的时间越短越好,所以想了解一下单作用是否满足这样的要求。

一般来说,双作用气动球阀正常开启与关闭的时间为0.5秒。而单作用气动球阀由于压缩空气需要克服弹簧压力后才能将气行器打开,因此开启时间会比双作用的大约长1秒的时间。当执行器在失去持续的气源压力后,在弹簧的回弹力之下迅速回复到初使状态,因此时间大约为0.5秒。
