蝶阀工作原理及流量特点

标签:蝶阀 时间:2022年09月05日 阅读

前言:我们北方阀门集团有限公司是坐落在山东潍坊的阀门生产厂家,除了一会要讨论的蝶阀,我们公司还生产、销售各种规格的球阀、闸阀、蝶阀、截止阀等全品类工业阀门,将100%符合标准,100%保证质量,100%让您满意,我们的服务“一切为了客户”。

蝶阀工作原理:

蝶阀是一种以圆形蝶板为启闭件,绕阀轴旋转,实现流体通道的开启、关闭和调节的阀门。用于切割和节流。蝶阀的蝶板安装在管道的直径方向。在蝶阀体的圆柱形通道内,圆盘形蝶板绕轴线旋转,旋转角度在0°~90°之间。当它旋转到 90° 时,阀门完全打开。蝶阀和蝶阀杆没有自锁能力。为了定位蝶板,应在阀杆上安装蜗轮减速器。蜗轮蜗杆减速机的使用不仅可以使蝶板具有自锁能力,使蝶板可以在任意位置停止,还可以提高阀门的运行性能。蝶板的流线型设计,使流体阻力损失小,可谓是节能产品。

蝶阀结构特点:

1、阀杆为通杆结构,经过调质处理,具有良好的综合力学性能、耐腐蚀性和抗划伤性。蝶阀启闭时,阀杆只转动,不上下移动,阀杆填料不易损坏,密封可靠。它与蝶板的锥销固定,悬伸端设计用于防止阀杆与蝶板连接处意外断裂时阀杆脱落。

2、蝶阀按结构可分为偏置板式、立板式、斜板式和杠杆式。按密封形式可分为相对密封型和硬密封型两种。软密封型一般用橡胶圈密封,硬密封型一般用金属圈密封。金属密封的阀门一般比弹性密封的阀门寿命长,但很难做到完全密封。金属密封可以适应更高的工作温度,而弹性密封则有受温度限制的缺点。常用的蝶阀有对夹蝶阀、法兰蝶阀和对焊蝶阀。对夹式蝶阀使用双头螺栓将阀门连接在两个管道法兰之间;法兰式蝶阀在阀门上有法兰,用螺栓将阀门两端的法兰与管道法兰连接起来;对焊 蝶阀的两端与管道焊接。

3、蝶阀具有结构简单、体积小、重量轻、材料消耗低、安装尺寸小、开关迅速、往复旋转90°、驱动扭矩小等特点。提供良好的流体控制性能和关闭密封。当蝶阀处于全开位置时,蝶板的厚度是介质流经阀体时的唯一阻力,因此阀门产生的压降很小,因此具有较好的流量控制特性。

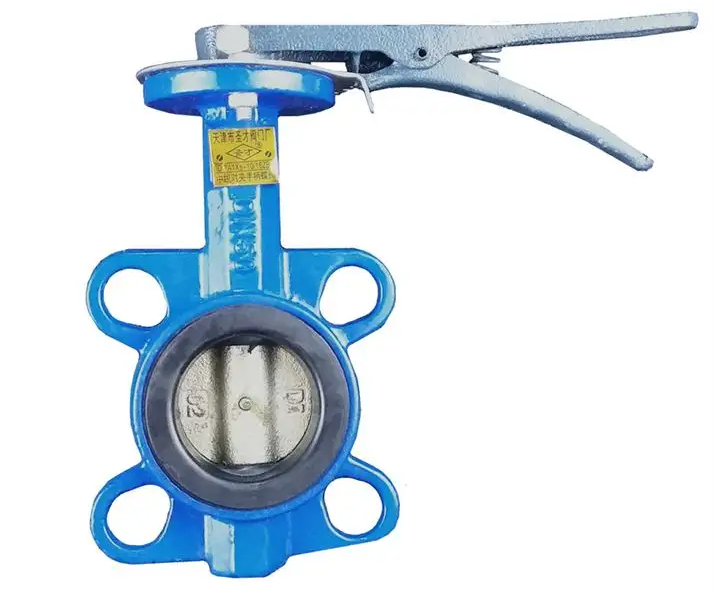

手动对夹式衬胶蝶阀

手动对夹式衬胶蝶阀

蝶阀流量特性:

蝶阀的操作扭矩因开度和阀门启闭方向的不同而有不同的数值。卧式蝶阀,尤其是大口径阀门,由于水深,阀轴上下扬程差所产生的扭矩也不容忽视。此外,在阀门进口侧安装弯头时,会形成偏流,扭矩会增大。当阀门处于中间开度时,由于水流力矩的作用,操作机构需要自锁。

蝶阀的开度与流量的关系基本上是等百分比的变化。如果用于控制流量,其流量特性也与管道的流阻密切相关。例如,安装在两根管道上的阀门口径和形式都是一样的,但是管道的损失系数不同,阀门的流量就会有很大的不同。

蝶阀处于中间开口时,阀体与蝶板前端形成的开口形状以阀轴为中心,两侧形成不同的状态。因此,阀体与阀板的一侧形成喷嘴状开口,另一侧形成节流孔状开口。喷嘴侧的流速比节流侧快得多,节流侧阀下会产生负压。 ,橡胶密封件容易脱落。


在看完这篇《蝶阀工作原理及流量特点》之后,相信您对蝶阀也有了一定了解,我们北方阀门集团有限公司是蝶阀生产厂家,主要从事各种工业阀门的研发、生产和销售。无论您需要什么规格型号、适配什么生产环境的阀门,只需拨打我们的热线电话,我们将竭诚为您提供最合适的解决方案~
