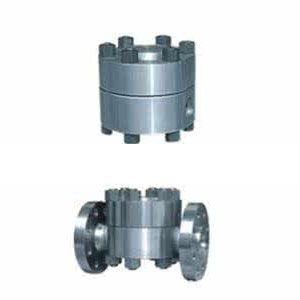

高温高压圆盘式蒸汽疏水阀

产品名称：高温高压圆盘式蒸汽疏水阀

产品型号：HRF3、HRW3、HR3

连接方式：法兰，丝扣

结构形式：圆盘式

驱动方式：手动

产品口径：DN15-50

公称压力：1.6MPa-16.0MPa

阀体材质：铸钢、碳钢、不锈钢

产品详情

HRF3、HRW3、HR3高温高压圆盘式蒸汽疏水阀用于高温高压的饱和和蒸汽主管和透平机的蒸汽亚临界状态使用。阀内部装有自动吹除装置。新型皇冠式阀片、密封极为可靠。蒸汽保温装置，高效节能。可迅速排出设备起动时的空气殛冷凝结水、排量大、漏汽率小。抗蚀性强．动作可靠，经久耐用。在工作压力范围内，无需调整，节能效果显著。

外形尺寸

产品型号	口径	连接方式	最高允许温度℃	阀体材质	外形尺寸
产品型号	口径	连接方式	最高允许温度℃	阀体材质	L	H1	H2	W
HRF3	15	法兰	500	WC6	230	78	35	135
	20	法兰	500	WC6	230	78	35	135
	25	法兰	500	WC6	230	78	35	135
HRW3	15	承插焊	500	WC6	130	78	35	135
	20	承插焊	500	WC6	130	78	35	135
	25	承插焊	500	WC6	130	78	35	135
HR3	15	内螺纹	500	WC6	130	78	35	135
	20	内螺纹	500	WC6	130	78	35	135
	25	内螺纹	500	WC6	130	78	35	135
HRF150 CS49H-160V	15	法兰	500	WC6	130	122	58	228
	20	法兰	500	WC6	400	122	58	228
	25	法兰	500	WC6	400	122	58	228
	32	法兰	500	WC6	400	122	58	228
	40	法兰	500	WC6	400	122	58	228
	50	法兰	500	WC6	400	122	58	228
HRW150 CS49H-160V	15	承插焊	500	WC6	220	122	58	228
	20	承插焊	500	WC6	220	122	58	228
	25	承插焊	500	WC6	220	122	58	228
	32	承插焊	500	WC6	320	122	58	228
	40	承插焊	500	WC6	320	122	58	228
	50	承插焊	500	WC6	320	122	58	228
