H64Y美标电站旋启式止回阀/H64Y美标电站旋启式止回阀型号/H64Y美标电站旋启式止回阀规格
前言：我们北方阀门集团有限公司是坐落在山东潍坊的阀门生产厂家，除了一会要讨论的电站阀门,电站截止阀，我们公司还生产、销售各种规格的球阀、闸阀、蝶阀、截止阀等全品类工业阀门，将100%符合标准，100%保证质量，100%让您满意，我们的服务“一切为了客户”。
H64Y 型1500(Lb)~2500(Lb) 电站止回阀适用于 Class1500~2500Lb，工作温度 -29~570℃ 的石油、化工、火力电站等各种工况的管路上。旋启式止回阀的阀瓣绕转轴作旋转运动。其流体阻力一般小于升降式止回阀，它适用于较大口径的场合。在管线中不要使电站阀承受重量，大型的止回阀应独立支撑，使之不受管系产生的压力的影响。 美标电站旋启式止回阀安装时注意介质流动的方向应与阀体所票箭头方向一致。

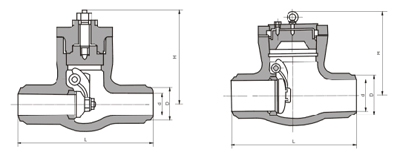

H64Y-1500Lb 主要外形和连接尺寸
| 公称通径PNS(in) | 外形尺寸和连接尺寸 | 重量 | ||
| d | L | H | ||
| 21/2 | 50 | 330 | 240 | 40 |
| 3 | 60 | 368 | 305 | 60 |
| 4 | 80 | 457 | 315 | 95 |
| 5 | 96 | 533 | 409 | 170 |
| 6 | 118 | 610 | 465 | 186 |
| 8 | 147 | 762 | 528 | 415 |
| 10 | 180 | 914 | 613 | 658 |
| 12 | 222 | 1041 | 680 | 1200 |
| 14 | 254 | 1118 | 745 | 1638 |
H64Y-2500Lb 主要外形和连接尺寸
| 公称通径PNS(in) | 外形尺寸和连接尺寸 | 重量 | ||
| d | L | H | ||
| 3 | 54 | 368 | 297 | 44 |
| 4 | 70 | 457 | 385 | 110 |
| 5 | 86 | 533 | 410 | 130 |
| 6 | 104 | 610 | 455 | 192 |
| 8 | 130 | 762 | 557 | 466 |
| 10 | 162 | 914 | 615 | 730 |
| 12 | 210 | 1041 | 715 | 1120 |
| 14 | 234 | 1118 | 790 | 1495 |
| 16 | 264 | 1245 | 815 | 1950 |
| 18 | 304 | 1397 | 815 | 2400 |
在看完这篇《H64Y美标电站旋启式止回阀/H64Y美标电站旋启式止回阀型号/H64Y美标电站旋启式止回阀规格》之后，相信您对电站阀门,电站截止阀也有了一定了解，我们北方阀门集团有限公司是电站阀门,电站截止阀生产厂家，主要从事各种工业阀门的研发、生产和销售。无论您需要什么规格型号、适配什么生产环境的阀门，只需拨打我们的热线电话，我们将竭诚为您提供最合适的解决方案~
